Personalisierung des EM001-Emulators (im Fahrzeug oder auf dem Bench mit ZN051)

Nötig bei den Modellen, bei denen der EM001 nicht plug and play ist (W204, W207, W212, W176, W246): Der Emulator wird mit den FBS-Daten des Fahrzeugs personalisiert. Das geht im Fahrzeug oder auf dem Bench mit der Distribution Box ZN051.

Ablauf

1. Arbeitest du auf dem Bench, lies vorab die Datei mit den FBS-Daten aus dem Original-ESL oder aus dem EZS über die Sonderfunktion "DAS Manager" aus.
2. Stelle die Kippschalter des Emulators wie für einen W204 ein.
3. Für die Arbeit im Fahrzeug schließt du den EM001 direkt an den ESL-Stecker an.
4. Für die Arbeit auf dem Bench verwendest du die ZN051 Distribution Box mit den im Set enthaltenen PIN Connectors und schließt die 3 Kabel des EM001 so an: weißes Kabel = K-Line in Buchse K7 der ZN051; schwarzes Kabel = GND in die Buchse GND; rotes Kabel = +12V in die Buchse B+ (+12V).
5. Öffne die Mercedes-Software und geh auf "Special Functions" > "DAS Manager" > Bereich "ESL/ELV".
6. Klicke auf Auslesen und anschließend auf die Schaltfläche "Personalize".
7. Im Fahrzeug kannst du die FBS-Daten direkt aus dem Auto auslesen; in beiden Fällen (Fahrzeug oder Bench) kannst du die Datei mit den FBS-Daten laden und den Emulator personalisieren.
8. Die Prozedur steht allen AVDI-Besitzern mit gültigem AMS und aktiver Lizenz MN026/MN032 zur Verfügung.

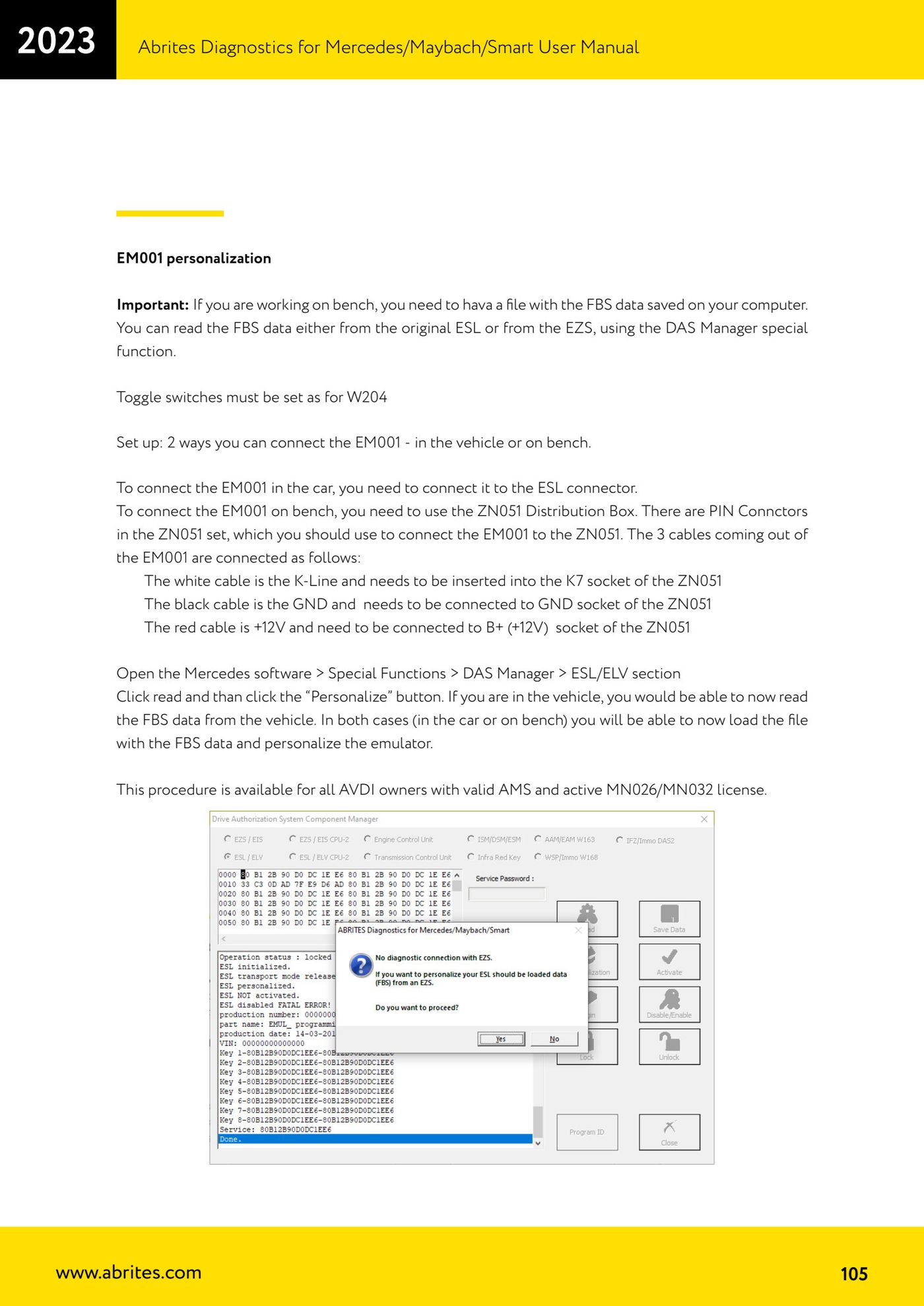

Referenz-Screenshots
