Engine Control Units: Flash und Configuration des Motorsteuergeräts lesen/schreiben

Mercedes Oberfläche Klassisch Flashen / Programmierung Fortgeschritten ⏱ 30-90 min 6 Schritte

Special Function zum Lesen und Schreiben des Flash-Speichers bestimmter Motorsteuergeräte; bei einigen Modulen wird zusätzlich das Lesen/Schreiben des Configuration-Speichers unterstützt.

Benötigte Lizenzen

  • —

Hardware / Kabel

  • —
⚠ AchtungImmer ein leistungsfähiges Ladegerät an der Fahrzeugbatterie anschließen: Während Lesen/Schreiben läuft der Motorlüfter sehr schnell und kann die Batterie rasch entladen. Wird das Flashen aus irgendeinem Grund nicht sauber beendet, kann der Flash-Vorgang jederzeit neu gestartet werden.

Ablauf

  1. Vor Beginn ein geeignetes Lade-/Erhaltungsgerät an der Fahrzeugbatterie anschließen.
  2. Interface anschließen, den Reiter "Special Functions" öffnen und "Engine Control Units" auswählen.
  3. Den Flash-Speicher des Motorsteuergeräts auslesen und als Backup in eine Datei sichern; wo unterstützt, auch den Configuration-Speicher lesen und sichern.
  4. Die gewünschte Datei in den Flash-Speicher des Steuergeräts schreiben.
  5. Bricht der Schreibvorgang vorzeitig ab, den Flash-Vorgang neu starten, ohne die Spannungsversorgung zu trennen.
  6. Nach Abschluss Identifikation und Fehlerspeicher des Steuergeräts kontrollieren.

Referenz-Screenshots

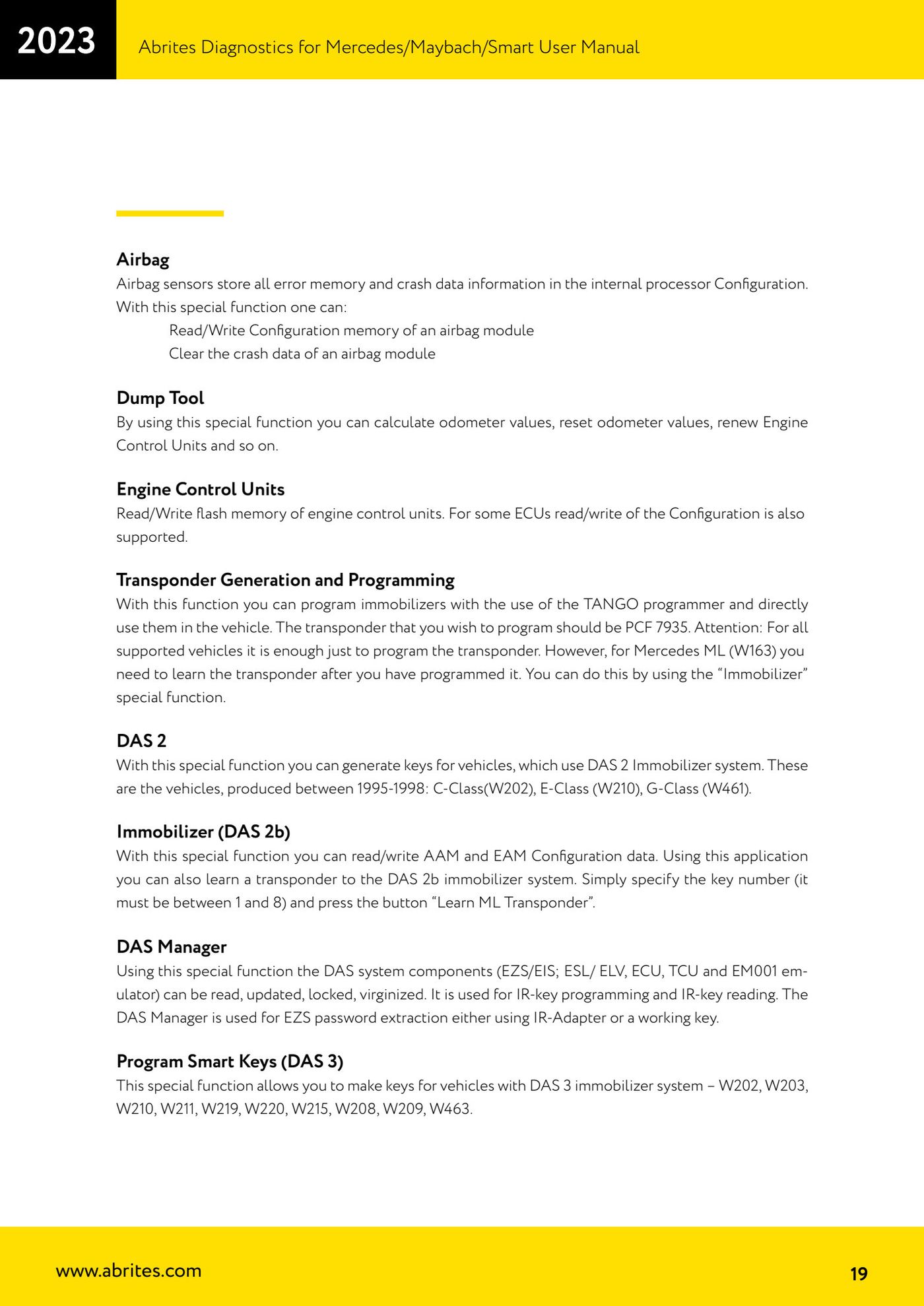

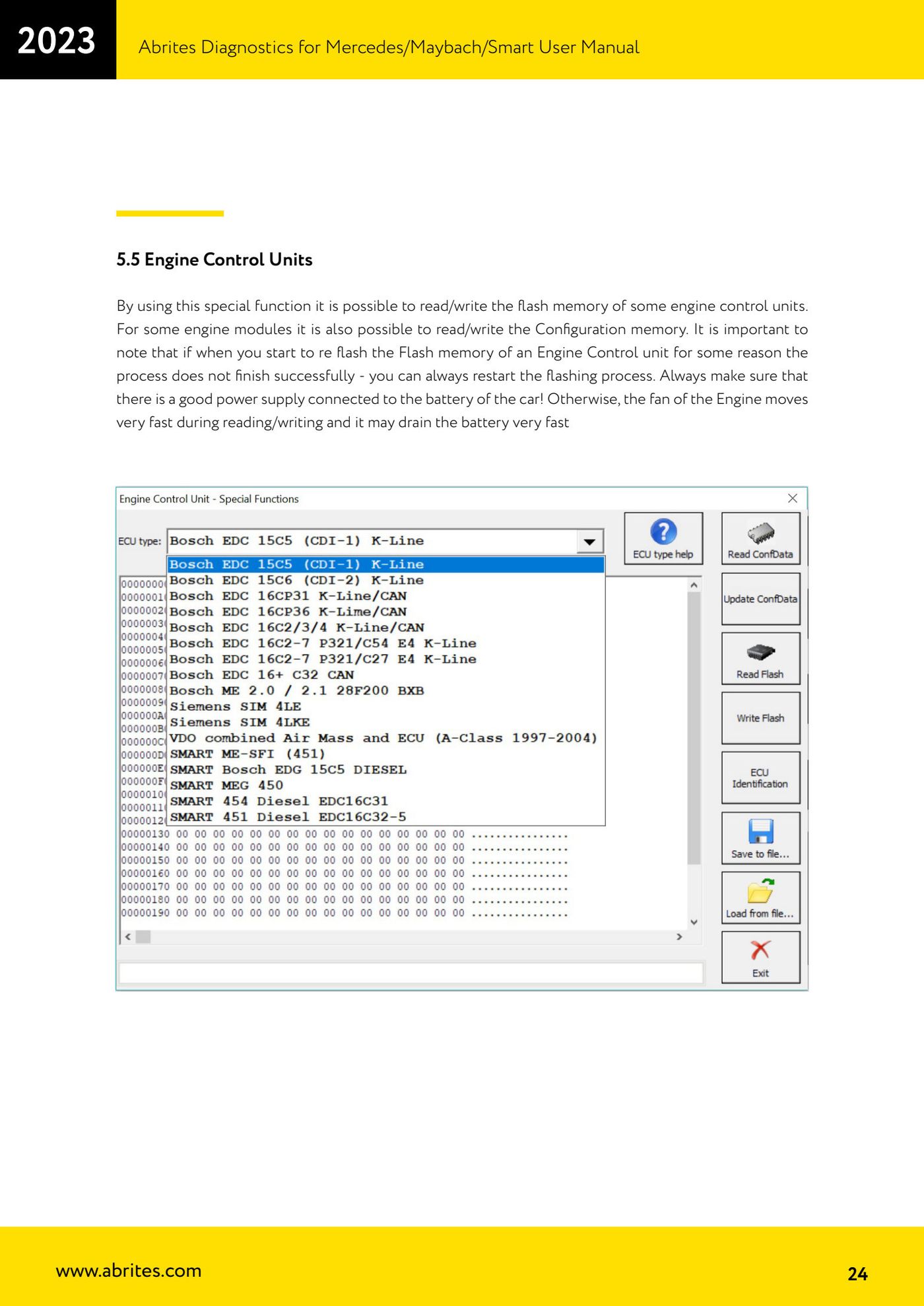

Engine Control Units: Flash und Configuration des Motorsteuergeräts lesen/schreiben — 1Engine Control Units: Flash und Configuration des Motorsteuergeräts lesen/schreiben — 2
Quelle: Manuale Mercedes (Offline), cap. 5 e 5.5 Engine Control Units (p.19, p.24) · ⏱ ungefähre Dauer 30-90 min
