Emulatoren EM004 / EM005: Video in Motion über CAN-Filter freischalten

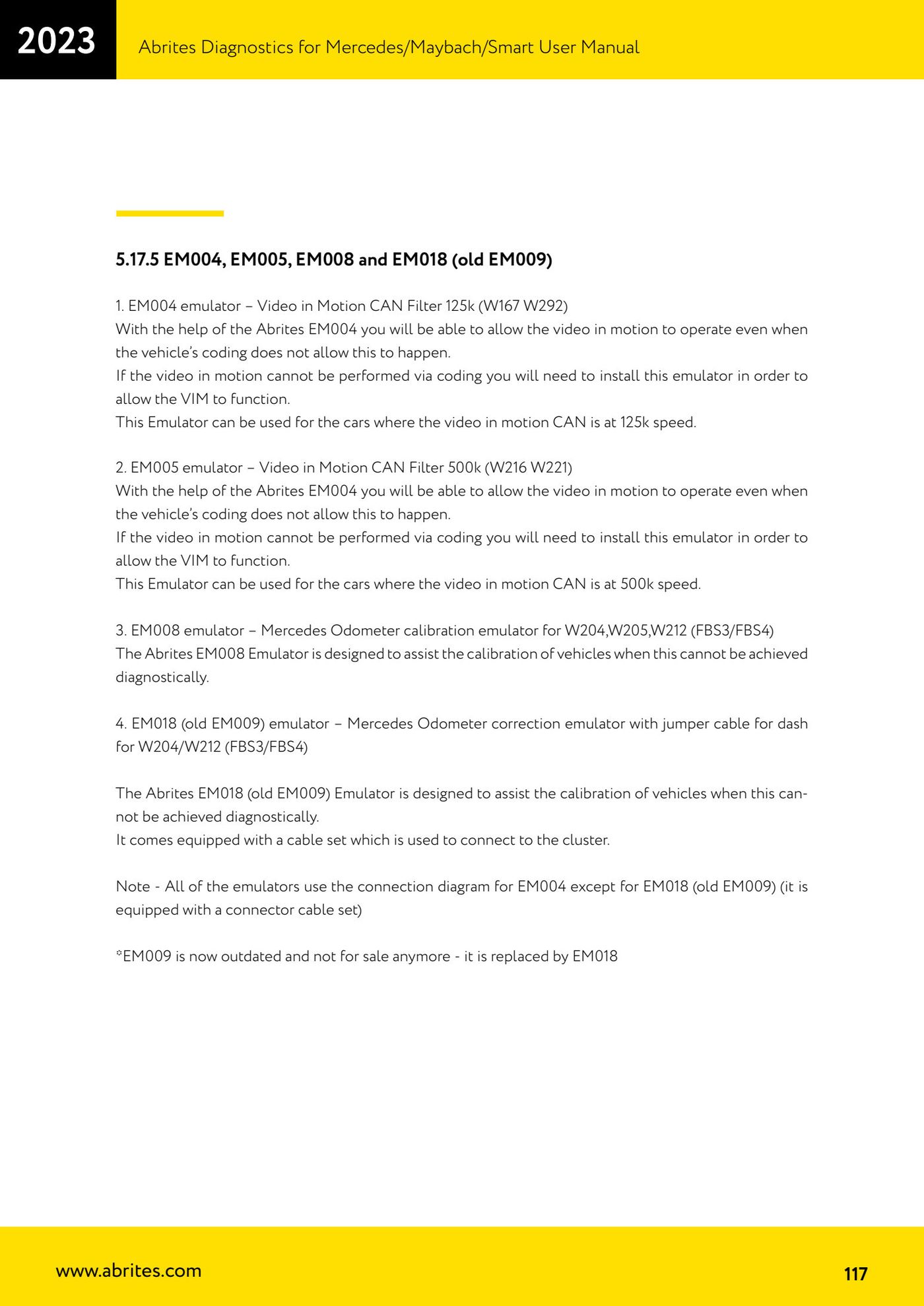

Lässt sich Video in Motion nicht per Codierung freischalten, wird ein Abrites CAN-Filter-Emulator verbaut. Ob EM004 oder EM005 zum Einsatz kommt, hängt von der Geschwindigkeit der CAN-Leitung des Video in Motion ab.

Ablauf

1. Prüfe zuerst, ob Video in Motion per Codierung erreichbar ist: Der Emulator wird nur gebraucht, wenn die Codierung das nicht hergibt.
2. Arbeitet der CAN des Video in Motion mit 125k (z. B. W167, W292), verwende den Emulator EM004 - Video in Motion CAN Filter 125k.
3. Arbeitet der CAN des Video in Motion mit 500k (z. B. W216, W221), verwende den Emulator EM005 - Video in Motion CAN Filter 500k.

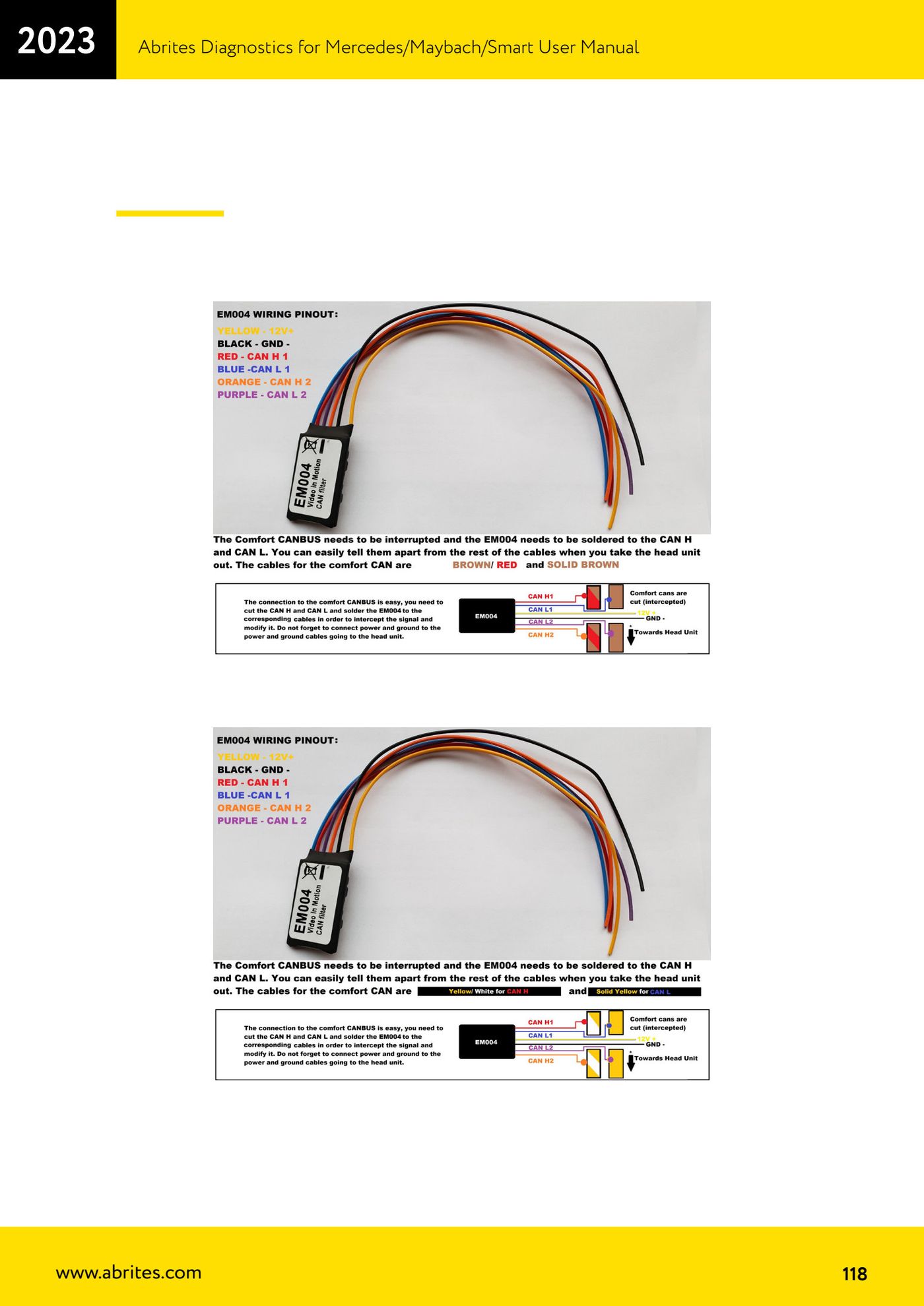

4. Baue den Emulator nach dem Anschlussschema des EM004 ein – es gilt für alle diese Emulatoren (einzige Ausnahme ist der EM018 mit eigenem Kabelsatz).

Referenz-Screenshots
