DAS 3: Schlüsselprogrammierung (Smart Key Learning)

Special Function zur Schlüsselprogrammierung bei Fahrzeugen mit DAS 3-System. Benötigt werden der Dump des EZS (EIS) und das Key-Learning-Passwort; der Dump des neuen Schlüssels kann mit dem PROTAG-Programmiergerät oder per Online-Berechnung erzeugt werden.

Ablauf

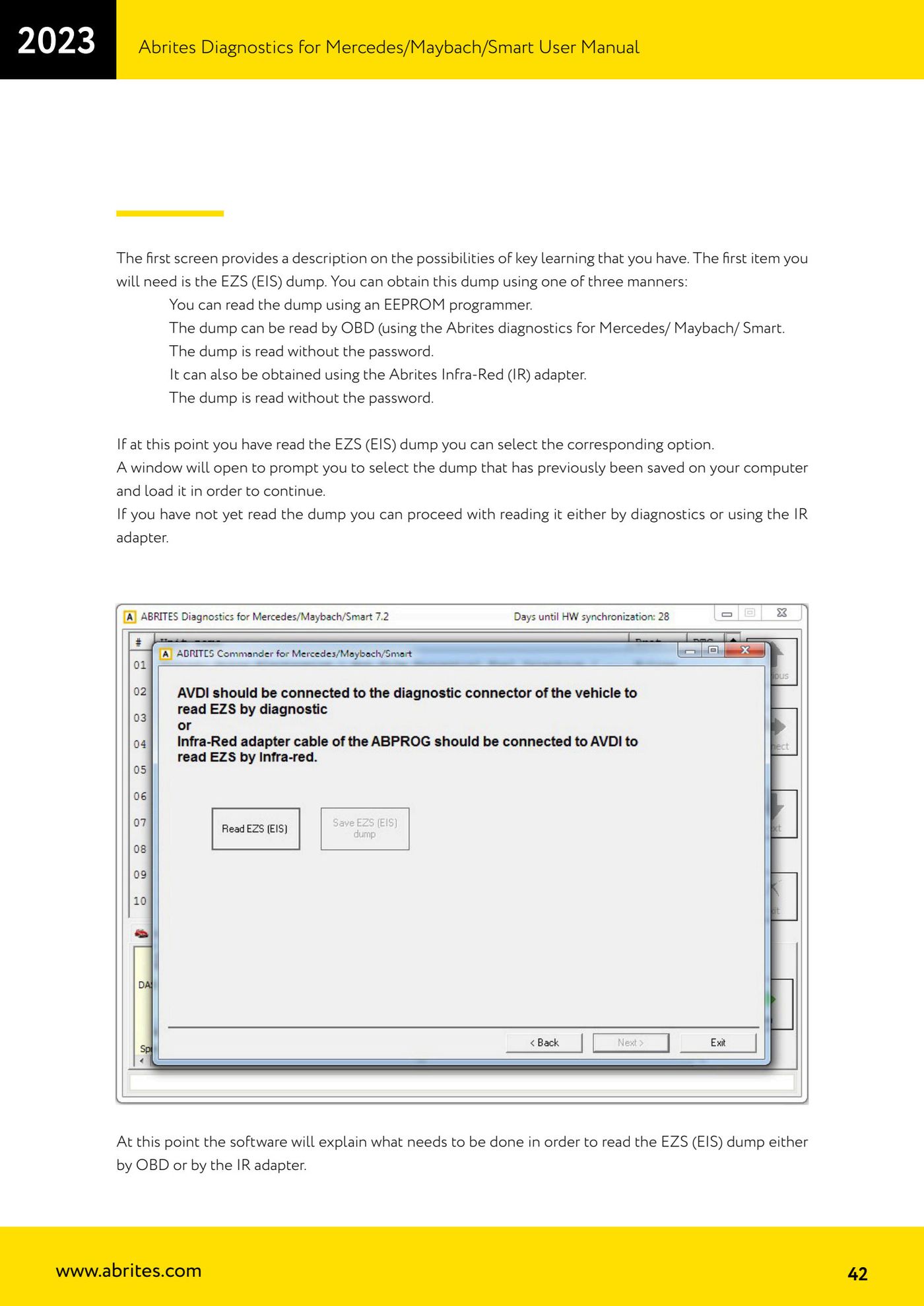

1. Die Special Function DAS 3 auswählen: Der erste Bildschirm beschreibt die verfügbaren Key-Learning-Möglichkeiten.
2. Den Dump des EZS (EIS) auf einem der drei vorgesehenen Wege beschaffen: Auslesen mit einem EEPROM-Programmiergerät; Auslesen über OBD mit Abrites diagnostics for Mercedes/Maybach/Smart (Auslesen ohne Passwort); oder mit dem Abrites Infrarot-Adapter (IR) (Auslesen ohne Passwort).
3. Liegt der EZS-(EIS-)Dump bereits vor, die entsprechende Option wählen: Es öffnet sich ein Fenster zum Auswählen und Laden des zuvor auf dem Rechner gespeicherten Dumps.
4. Liegt noch kein Dump vor, das Auslesen per Diagnose oder mit IR-Adapter wählen: Die Software erklärt, was für das Auslesen des EZS-(EIS-)Dumps mit der gewählten Methode zu tun ist.

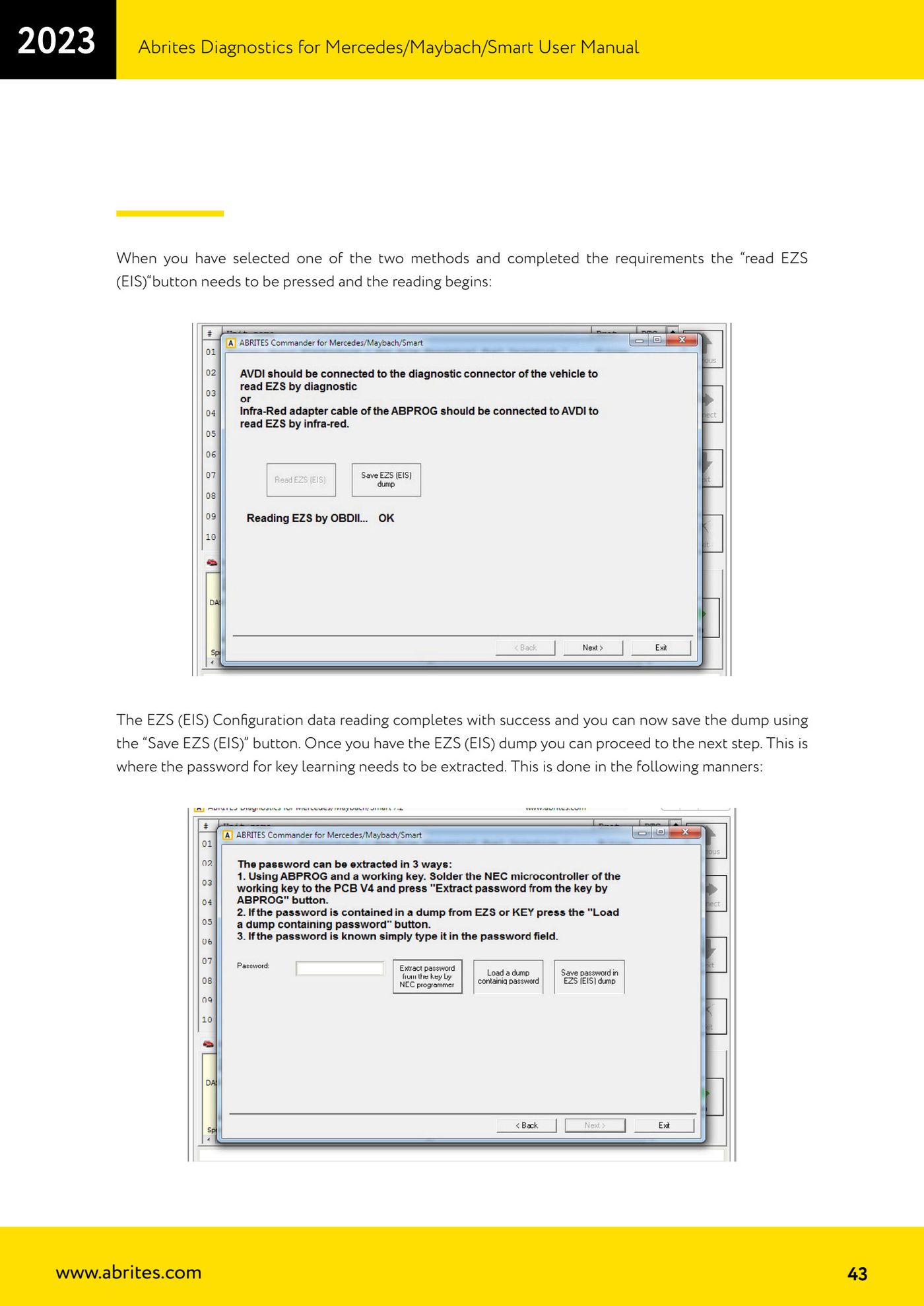

5. Sind die geforderten Bedingungen erfüllt, die Schaltfläche "read EZS (EIS)" drücken und das Auslesen abwarten.
6. Nach erfolgreichem Auslesen den Dump über die Schaltfläche "Save EZS (EIS)" sichern.

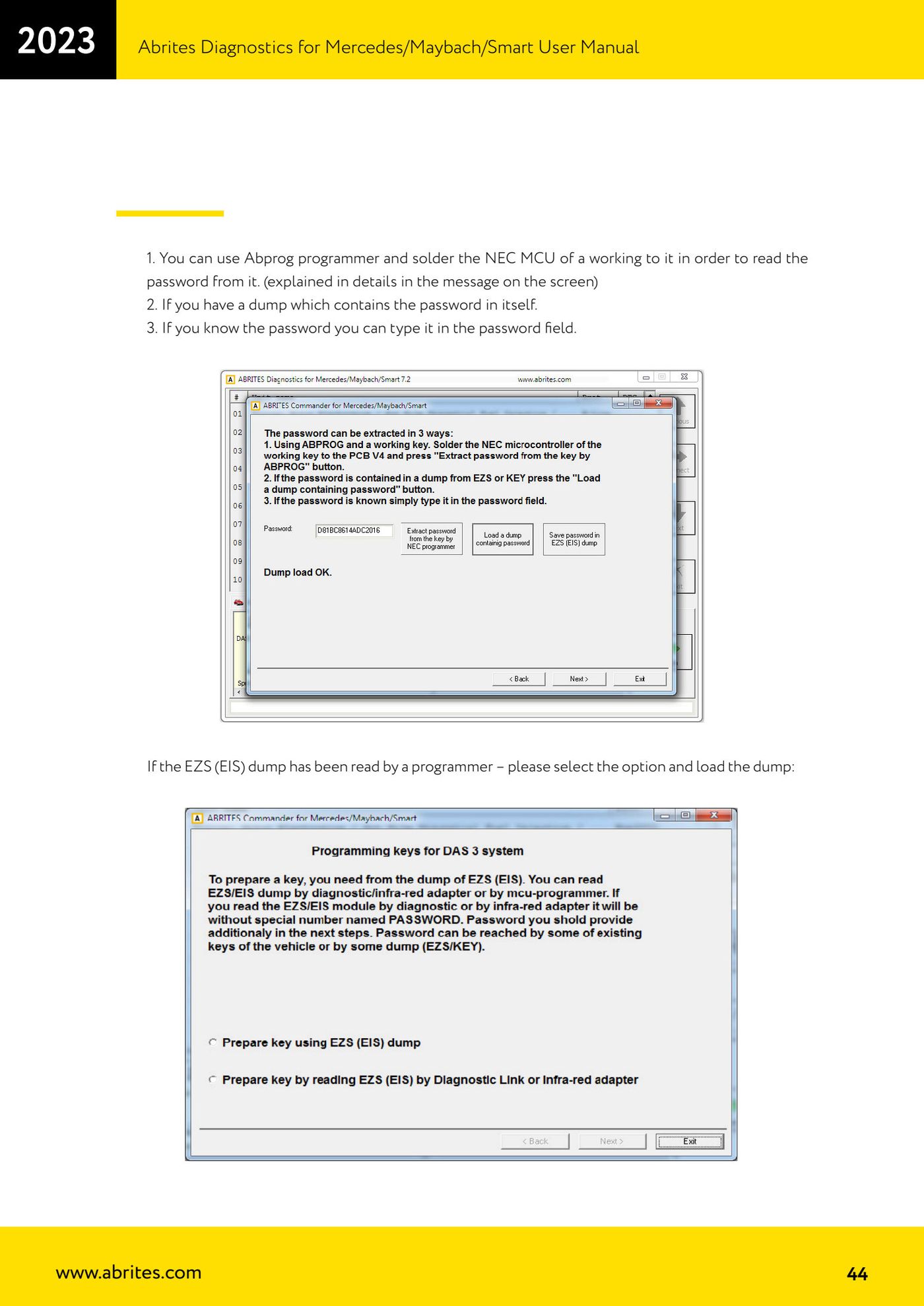

7. Das Passwort für das Key Learning auf einem dieser Wege beschaffen: mit dem Abprog-Programmiergerät und der darauf aufgelöteten NEC MCU eines funktionierenden Schlüssels (im Bildschirmtext ausführlich erklärt); über einen Dump, der das Passwort bereits enthält; oder durch Eingabe des Passworts in das vorgesehene Feld, sofern es bekannt ist.
8. Wurde der EZS-(EIS-)Dump mit einem Programmiergerät ausgelesen, die entsprechende Option wählen und den Dump laden.
9. Die Software bestätigt, dass die notwendigen Voraussetzungen vorliegen und fortgefahren werden kann: "OK" drücken.

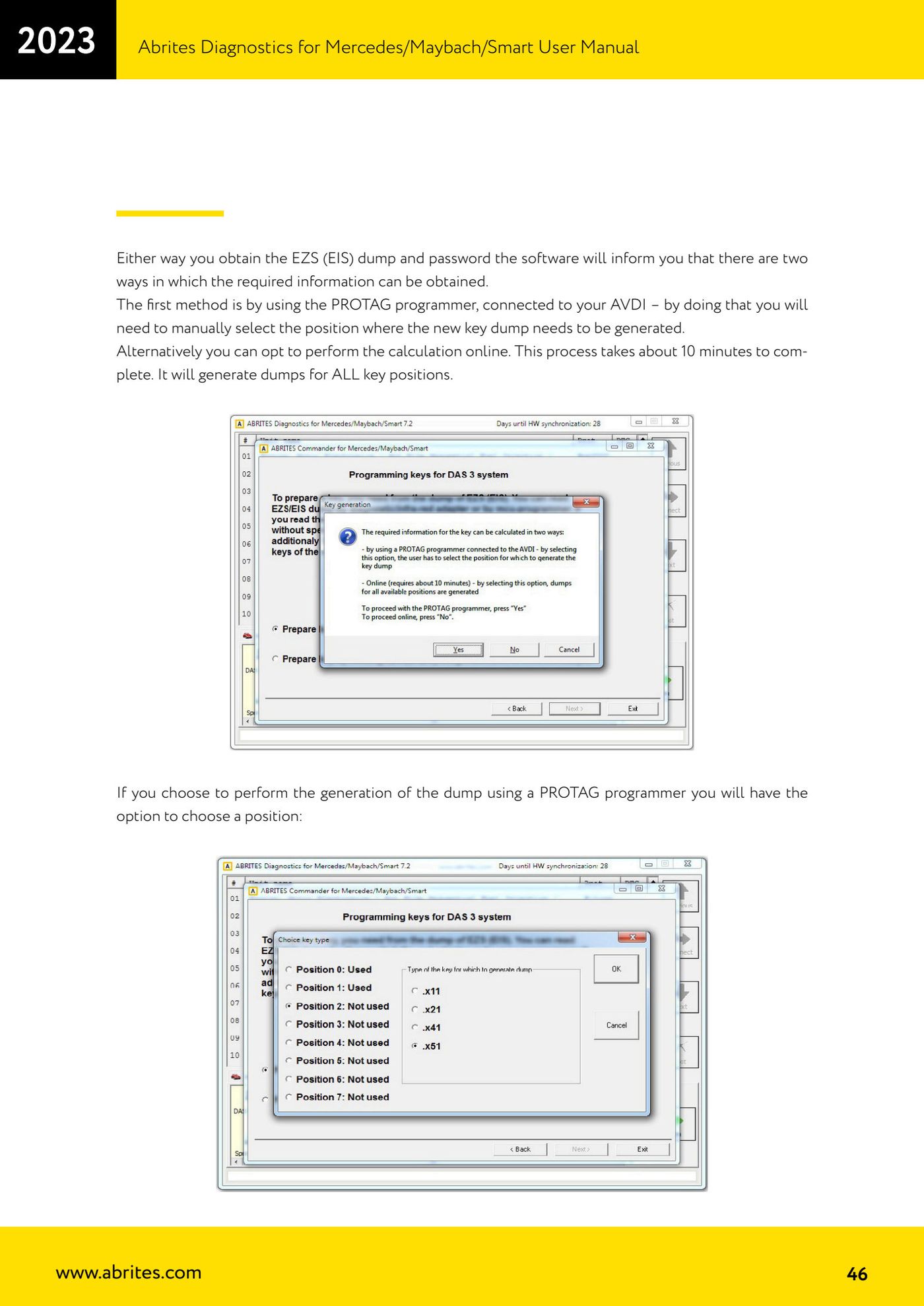

10. Auswählen, wie der Dump des neuen Schlüssels erzeugt werden soll: mit dem am AVDI angeschlossenen PROTAG-Programmiergerät (dann muss die Schlüsselposition, für die der Dump erzeugt wird, manuell gewählt werden) oder per Online-Berechnung (ca. 10 Minuten, erzeugt die Dumps für ALLE Schlüsselpositionen).
11. Bei der Online-Methode wählt die Software die Position selbst; anschließend startet die Online-Berechnung und am Ende erscheint der Bildschirm mit der Erfolgsmeldung.

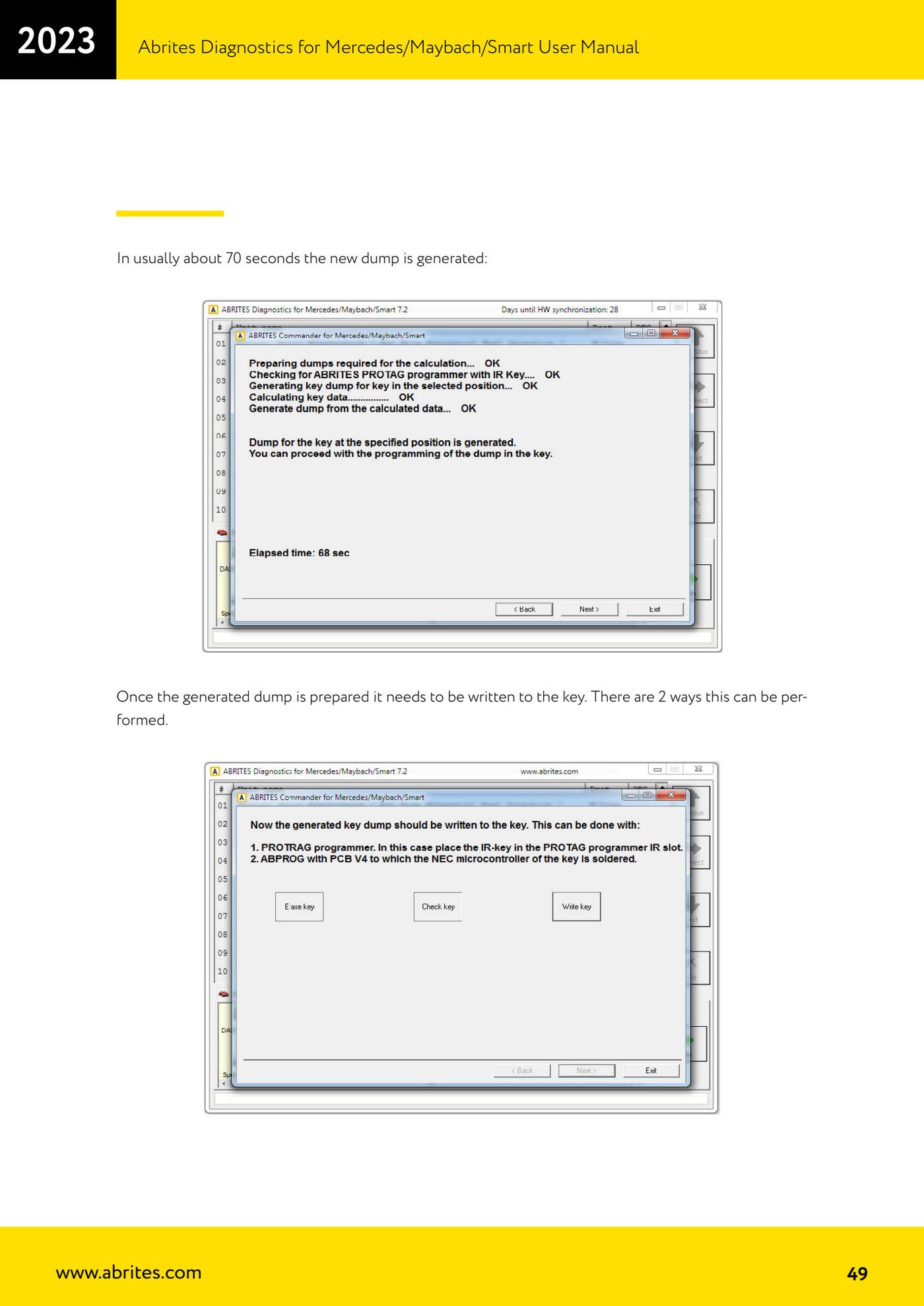

12. Bei Verwendung des PROTAG die Position auswählen und die Erzeugung starten: In der Regel ist der neue Dump nach etwa 70 Sekunden fertig.

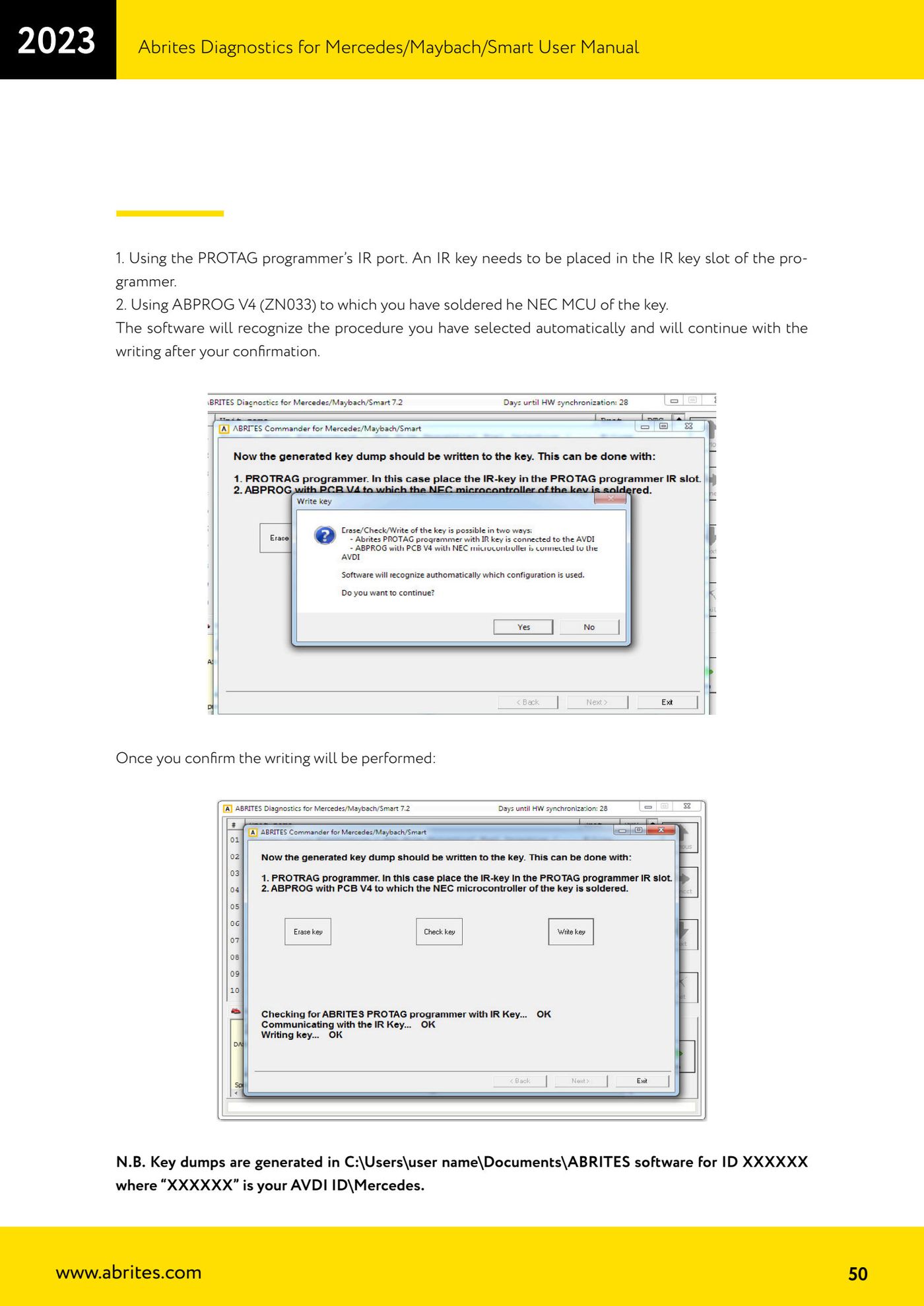

13. Den erzeugten Dump auf einem von zwei Wegen in den Schlüssel schreiben: über die IR-Schnittstelle des PROTAG-Programmiergeräts, indem ein IR-Schlüssel in den IR-Schlüsselschacht des Programmiergeräts gelegt wird; oder mit ABPROG V4 (ZN033), auf dem die NEC MCU des Schlüssels aufgelötet ist.
14. Die Software erkennt die gewählte Methode automatisch und führt nach der Bestätigung das Schreiben aus.
