VGS4-NAG2 7G-Tronic: персонализация на донорската TCU БЕЗ запазени данни, с данните EIS4

Mercedes Интерфейс Нов Ключове / Имобилайзер Средно ⏱ 45-90 min 12 стъпки

Използва се, когато оригиналната TCU VGS4-NAG2 е мъртва или нечетима и нямате нейните FBS4 данни. В този случай данните за персонализация се вземат от EIS (Electronic Ignition Switch) на автомобила и се записват в донорския блок на скоростната кутия.

Необходими лицензи

  • MN034

Хардуер / кабели

  • AVDI
  • CB100/CB106 OBDII
  • CB012 Direct CAN-BUS/LIN-BUS Connection Cable Set
⚠ ВниманиеСвързването изисква както OBDII, така и вътрешния CAN (диагностичния CAN): препоръчва се комплектът кабели CB012 Direct CAN-BUS/LIN-BUS. Внимание с типа на файла: в тази процедура трябва да заредите файла EIS4, прочетен от EIS, а не FBS4 файл на TCU. Активацията на модула става автоматично след 100 цикъла на ключа.

Процедура

  1. Монтирайте донорския модул TCU на автомобила.
  2. Свържете AVDI по OBDII и направете и връзката към вътрешния CAN (диагностичния CAN) с комплекта CB012.
  3. Отворете софтуера Mercedes FBS4 Manager, изберете TCU и натиснете "Info", за да установите връзка и да проверите състоянието на модула.
  4. Сега изберете "Electronic Ignition Switch" и натиснете "Info".
  5. Натиснете "Save", за да запазите файла с данните за персонализация (файл с данни EIS4).
  6. Запазете файла на компютъра в папка, която лесно ще намерите: ще ви трябва веднага след това.
  7. Върнете се и изберете отново "TCU" в софтуера.
  8. Натиснете "Info", за да установите връзка с донорската TCU.
  9. Натиснете "Personalize" и изберете файла с данните EIS4, запазени от EIS, като проверите, че типът на файла е правилният.
  10. След като процедурата завърши, софтуерът ще поиска да завъртите ключа на IGN OFF и после на ON, за да финализирате.
  11. Задайте VIN на автомобила в модула.
  12. Предупредете, че автоматичната активация на модула става след 100 цикъла на запалването.

Екрани за справка

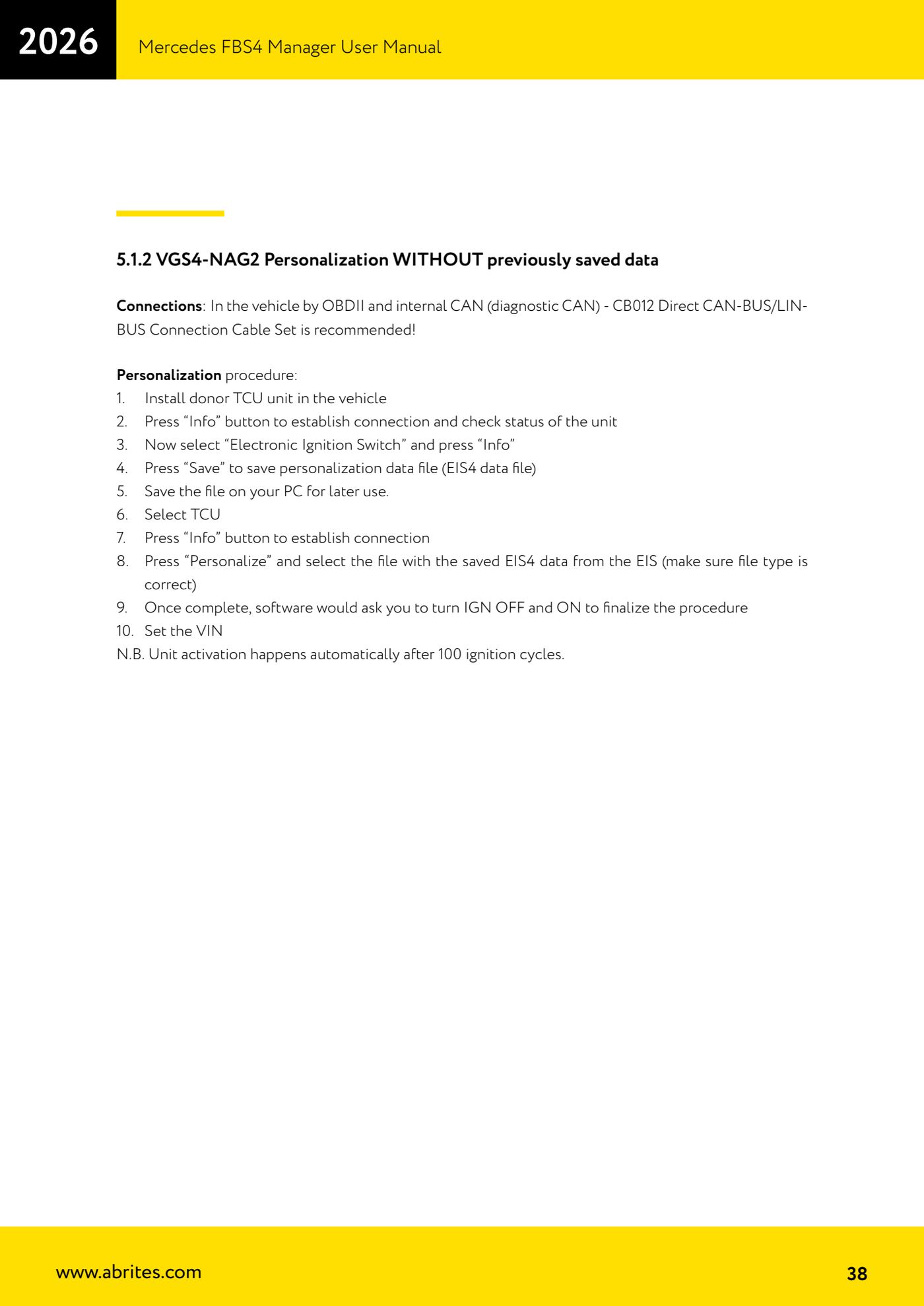

VGS4-NAG2 7G-Tronic: персонализация на донорската TCU БЕЗ запазени данни, с данните EIS4 — 1
Източник: Manuale Mercedes FBS4 Manager, parte 2 di 2, cap. 5.1.2 (p.38) · ⏱ ориентировъчно време 45-90 min
