VGS3-FDCT Mercedes (TCM9 FDCT): персонализация на TCU и специален кабел DB25

Mercedes Интерфейс Нов Ключове / Имобилайзер Напреднало ⏱ 1-2 часа 14 стъпки

Смяна на блок за управление на скоростна кутия VGS3-FDCT (TCM9 FDCT): четене и запазване на FBS4 данните от оригинала, привеждане на донорския модул във virgin и персонализация, плюс схемата на самоделния кабел DB25 за директно свързване.

Необходими лицензи

  • —

Хардуер / кабели

  • AVDI
  • DB25 maschio
  • alimentatore esterno 12V
⚠ ВниманиеОразмерете захранващия блок според това какво имате пред себе си: ако работите само по проводящата плоча на TCU, е нужен външен захранващ блок 12 V с минимум 1 A; ако плочата е още монтирана в скоростната кутия и свързана през куплунга, е нужен захранващ блок 12 V с минимум 4 A. При тази TCU VIN се задава ПРЕДИ "Personalize". Активацията става автоматично след 100 цикъла на ключа.

Процедура

  1. Пригответе специалния кабел с мъжки конектор DB25: CAN L на конектора на TCU към PIN 15 на DB25 към AVDI; CAN H към PIN 7; B+ 12 V към PIN 17; GND- към PIN 5 и 6.
  2. Запоите проводниците на външното захранване на мъжкия DB25: +12 V към Pin 17, маса (GND) към Pin 4 и 5.
  3. Изберете захранващия блок: 12 V минимум 1 A, ако работите само по проводящата плоча; 12 V минимум 4 A, ако плочата е още монтирана в скоростната кутия и свързана през куплунга.
  4. ЧЕТЕНЕ - Свържете оригиналната TCU по OBDII на автомобила или на стенд, отворете софтуера Mercedes FBS4 Manager и изберете "TCU".
  5. Натиснете "Info", за да установите връзка, след това "Save", за да прочетете и запазите FBS4 данните във файл.
  6. Направете резервно копие на конфигурацията: TCU > "Utilities" > "Save All Config Data". Тези данни, заедно с FBS4 данните, са необходими за правилната персонализация на заменящия модул.
  7. ПЕРСОНАЛИЗАЦИЯ - Подгответе донорския модул на стенд с описания по-горе специален кабел.
  8. Отворете софтуера Mercedes FBS4 Manager, изберете опцията "TCU" и натиснете "Info", за да установите връзка.
  9. Приведете модула в състояние "Virgin" със съответния бутон. Ако TCU вече е virgin или е фабрично нова, минете директно на следващата стъпка. Оттук можете да продължите на автомобила по OBDII и вътрешен CAN или да останете на стенд.
  10. Задайте VIN на автомобила.
  11. Натиснете "Personalize" и изберете файла с FBS4 данните, запазени от оригиналната TCU.
  12. Когато софтуерът поиска, завъртете ключа на IGN OFF и после на ON, за да финализирате процедурата.
  13. Програмирайте конфигурационните данни с "Utilities" > "Program All Config Data", използвайки файловете, запазени от оригинала.
  14. Помнете, че активацията на модула става автоматично след 100 цикъла на запалването.

Екрани за справка

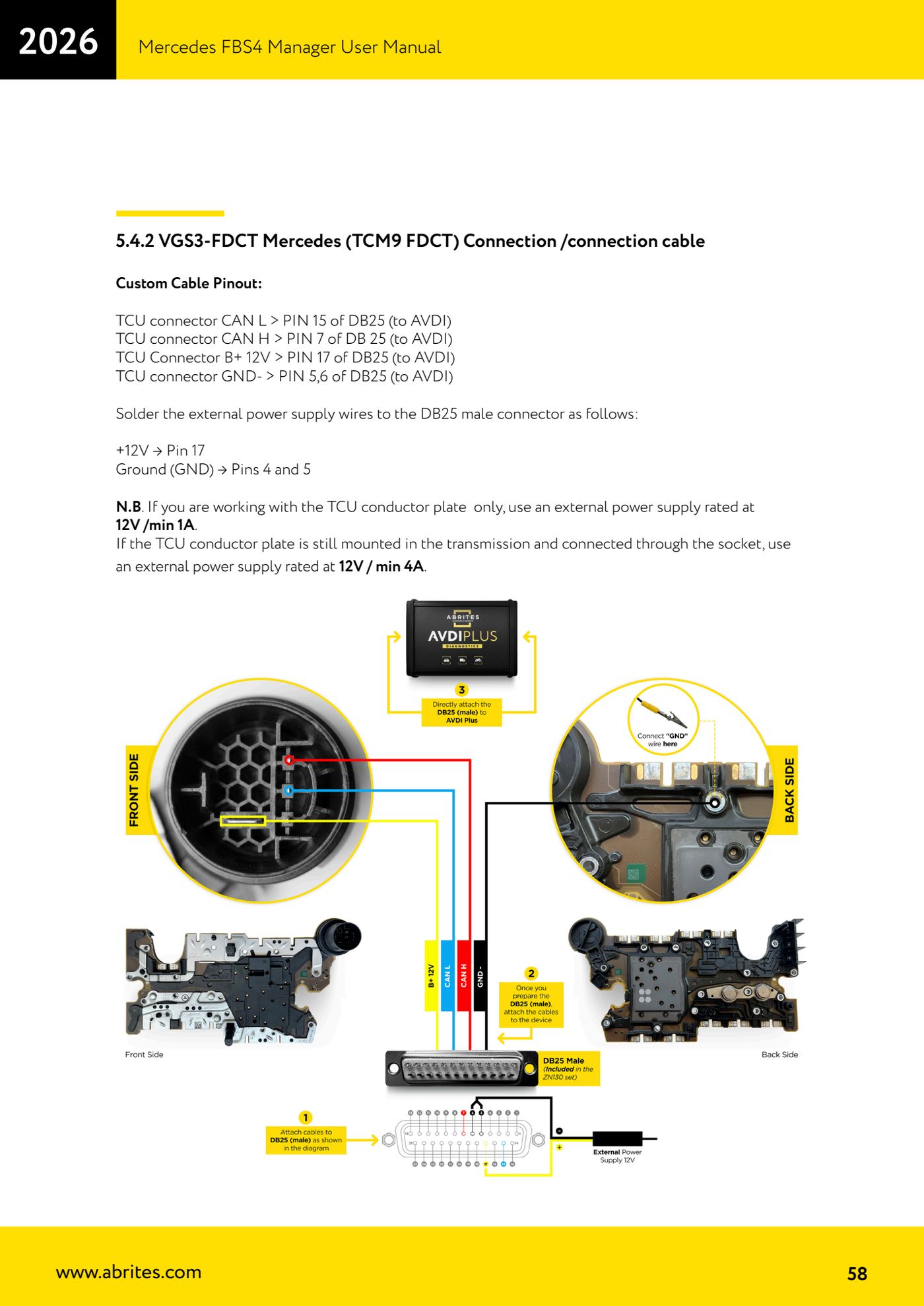

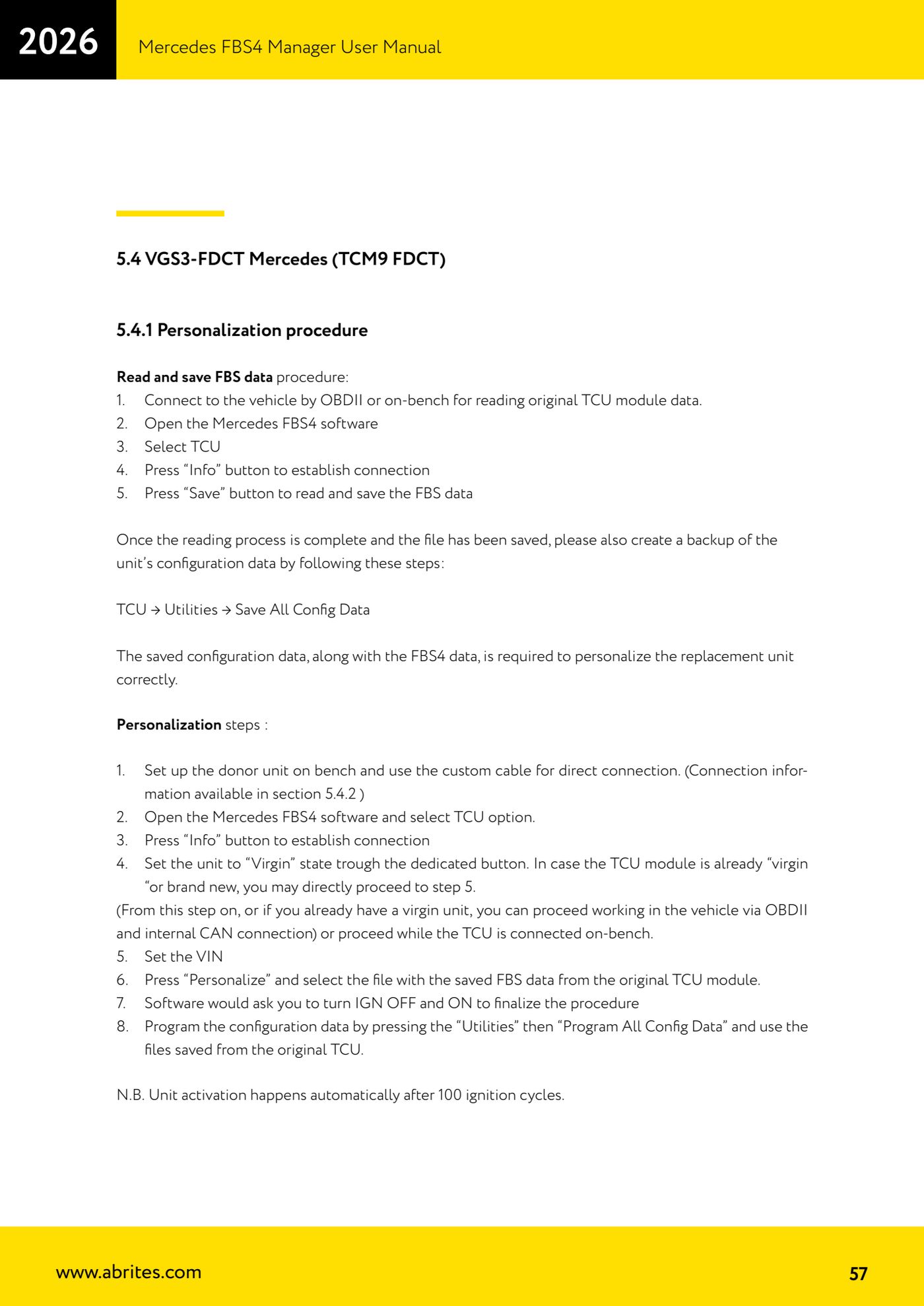

VGS3-FDCT Mercedes (TCM9 FDCT): персонализация на TCU и специален кабел DB25 — 1VGS3-FDCT Mercedes (TCM9 FDCT): персонализация на TCU и специален кабел DB25 — 2
Източник: Manuale Mercedes FBS4 Manager, parte 2 di 2, cap. 5.4.1 e 5.4.2 (p.57-58) · ⏱ ориентировъчно време 1-2 часа
