VGS2-FDCT: персонализация на донорския модул без запазени данни, с файла EIS4

Mercedes Интерфейс Нов Ключове / Имобилайзер Напреднало ⏱ 1-2 часа 11 стъпки

Процедура за случая, в който оригиналната VGS2-FDCT вече я няма или е невъзстановима: данните за персонализация се четат от EIS на автомобила и се записват в донорската TCU, подготвена на стенд.

Необходими лицензи

  • —

Хардуер / кабели

  • AVDI
  • CB100/CB106 OBDII
  • ZN151 DS Box
  • CB403 DS-BOX Extended Cable Set
⚠ ВниманиеVIN на автомобила трябва да се запише в донорската TCU ПРЕДИ да стартирате "Personalize" с файла EIS4. Активацията на модула става автоматично след 100 цикъла на ключа.

Процедура

  1. Свържете AVDI към автомобила по OBDII.
  2. Отворете софтуера Mercedes FBS4 Manager, изберете "Electronic Ignition Switch" (EIS) и натиснете "Info".
  3. Натиснете "Save", за да запазите файла с данните за персонализация (файл EIS4) на компютъра.
  4. Подгответе донорския модул на стенд с кабела CB403 и ZN151 DS Box, следвайки схемата за свързване от глава 5.3 (маса по металния корпус на TCU).
  5. Отворете софтуера Mercedes FBS4 Manager и изберете опцията "TCU".
  6. Натиснете "Info", за да установите връзка.
  7. Приведете модула в състояние "Virgin" със съответния бутон.
  8. ВАЖНО: сега запишете VIN на автомобила в донорския модул TCU.
  9. Едва след като сте задали VIN, натиснете "Personalize" и изберете файла с данните EIS4, запазени от EIS.
  10. След края на операцията софтуерът ще поиска да завъртите ключа на IGN OFF и после на ON, за да финализирате.
  11. Монтирайте модула обратно: автоматичната активация става след 100 цикъла на запалването.

Екрани за справка

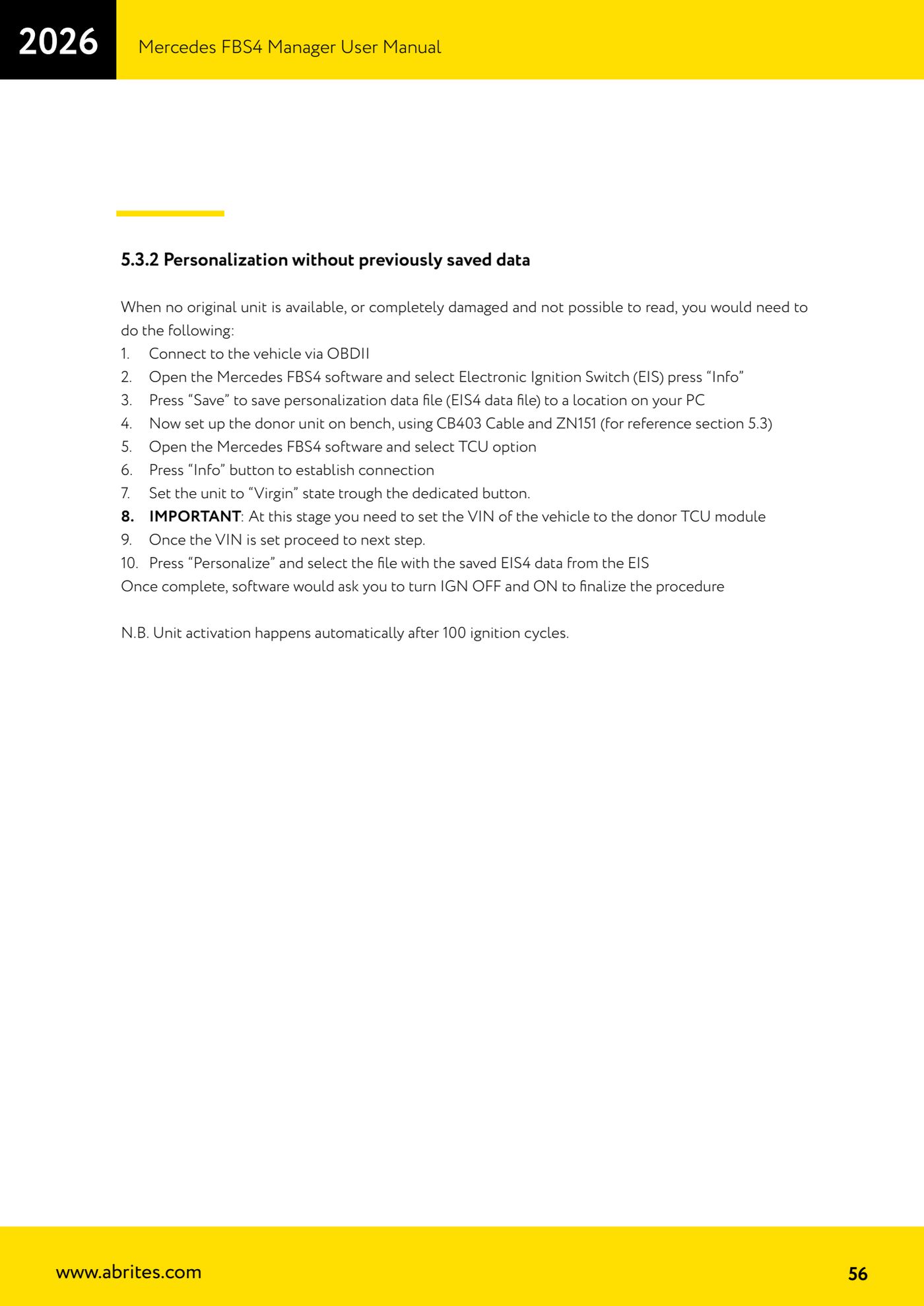

VGS2-FDCT: персонализация на донорския модул без запазени данни, с файла EIS4 — 1
Източник: Manuale Mercedes FBS4 Manager, parte 2 di 2, cap. 5.3.2 (p.56) · ⏱ ориентировъчно време 1-2 часа
