VGS2-FDCT Mercedes: свързване със ZN051/ZN151 и персонализация със запазени FBS4 данни

Смяна на блока за управление на скоростната кутия VGS2-FDCT: как се свързвате на стенд с DS Box и как прехвърляте FBS4 данните от оригиналния модул, прочетен на автомобила, в донорския.

Процедура

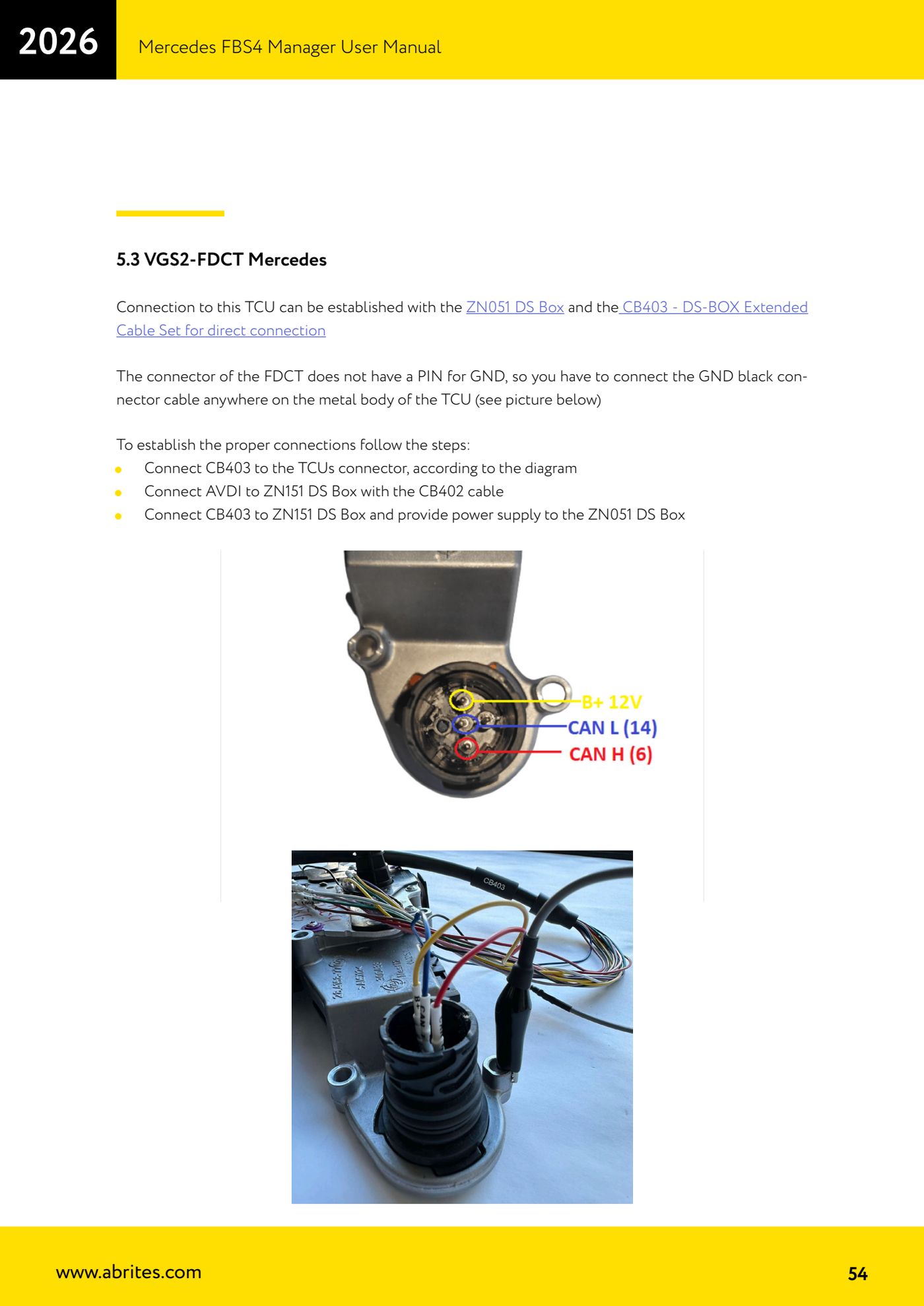

1. Свързване на стенд: свържете CB403 към конектора на TCU според схемата, свържете AVDI към ZN151 DS Box с кабела CB402, свържете CB403 към ZN151 DS Box и захранете ZN051/ZN151 DS Box.
2. За масата свържете черния конектор GND директно към металния корпус на TCU, защото конекторът FDCT няма пин за GND.

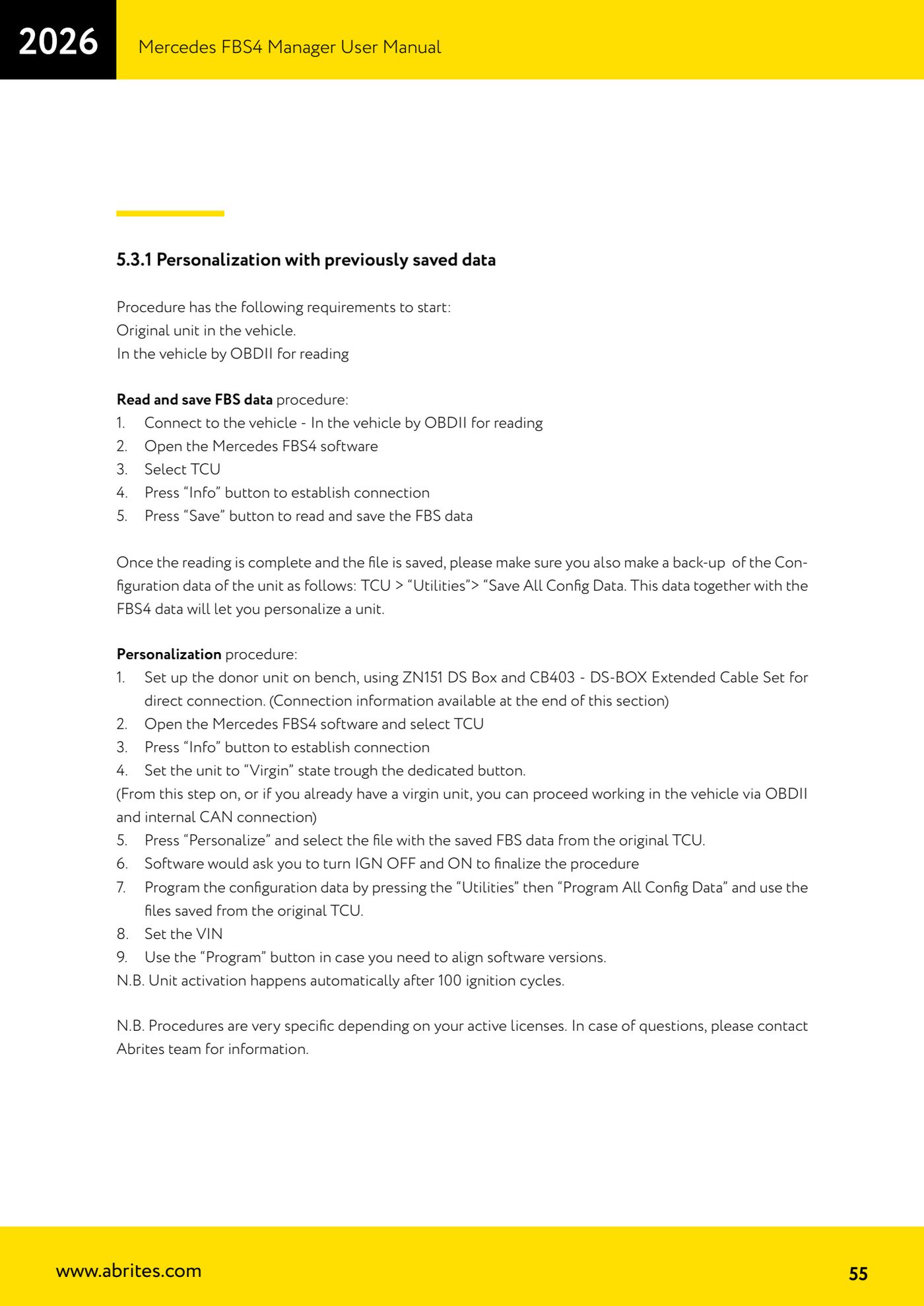

3. ЧЕТЕНЕ - С монтирана на автомобила оригинална TCU свържете AVDI по OBDII, отворете софтуера Mercedes FBS4 Manager и изберете "TCU".
4. Натиснете "Info", за да установите връзка, след това "Save", за да прочетете и запазите FBS4 данните.
5. Направете резервно копие на конфигурацията: TCU > "Utilities" > "Save All Config Data".
6. ПЕРСОНАЛИЗАЦИЯ - Подгответе донорския модул на стенд със ZN151 DS Box и CB403, както е в точка 1.
7. Отворете софтуера, изберете "TCU" и натиснете "Info", за да установите връзка.
8. Приведете модула в състояние "Virgin" със съответния бутон. Оттук нататък (или ако модулът вече е virgin) можете да продължите на автомобила по OBDII и вътрешна CAN връзка.
9. Натиснете "Personalize" и изберете файла с FBS4 данните, запазени от оригиналната TCU.
10. Когато софтуерът поиска, завъртете ключа на IGN OFF и после на ON, за да финализирате.
11. Програмирайте конфигурационните данни с "Utilities" > "Program All Config Data", използвайки файловете от оригинала.
12. Задайте VIN на автомобила.
13. Ако е нужно да изравните софтуерните версии, натиснете "Program".

Екрани за справка
