Свързвания при FBS4: OBDII, директен CAN и стенд (CB106, CB012, ZN051, CB401, CB403, CB030)

Преди всяко четене, привеждане във virgin или персонализация по FBS4 трябва да изберете правилното свързване: OBDII, OBDII плюс директен CAN, или стенд с DS Box. Тук са всички комбинации, предвидени в ръководството, и особените случаи.

Процедура

1. Работа на автомобила, основен случай: AVDI + OBDII кабел CB106.
2. Работа на автомобила с директен CAN (необходим за персонализацията): AVDI + CB106 + CB012 Direct CAN-BUS Connection Cable Set, с иглените конектори по вътрешния CAN (сини CAN проводници).
3. Работа на автомобила с DS Box: AVDI + ZN051 DS-Box + CB106, като CAN се извежда на пинове 3-11 на DS Box и се използват иглените конектори по вътрешния CAN. Не използвайте тази конфигурация на EZS W213/W907/W177.
4. Работа на стенд, основен случай: AVDI + ZN051 DS Box + CB401 (кабел, включен в комплекта ZN051). ZN051 се свързва към AVDI чрез CB402.
5. Работа на стенд с особени модули: AVDI + ZN051 DS Box + CB403 DS-Box Extended Cable Set, за директно свързване към различни модули за леки автомобили и камиони.
6. Работа на стенд по блокове Bosch MD1/MG1: AVDI + ZN051 DS Box + CB030 Mercedes-Benz MD1/MG1 ECU connection cable.
7. Конкретни случаи за запомняне: CRR1 (SID307) и CRR1+ (SID310) се правят изцяло по OBDII; MRG1 и MRD1 на стенд с CB030 (със или без ZN051 DS Box); CRR2 (MD1CS006) на стенд с DS Box + CB401; MED41 (MED17.7.7) на стенд с DS Box + CB401; VGS4NAG2 и DSM изискват програматора ABProg.

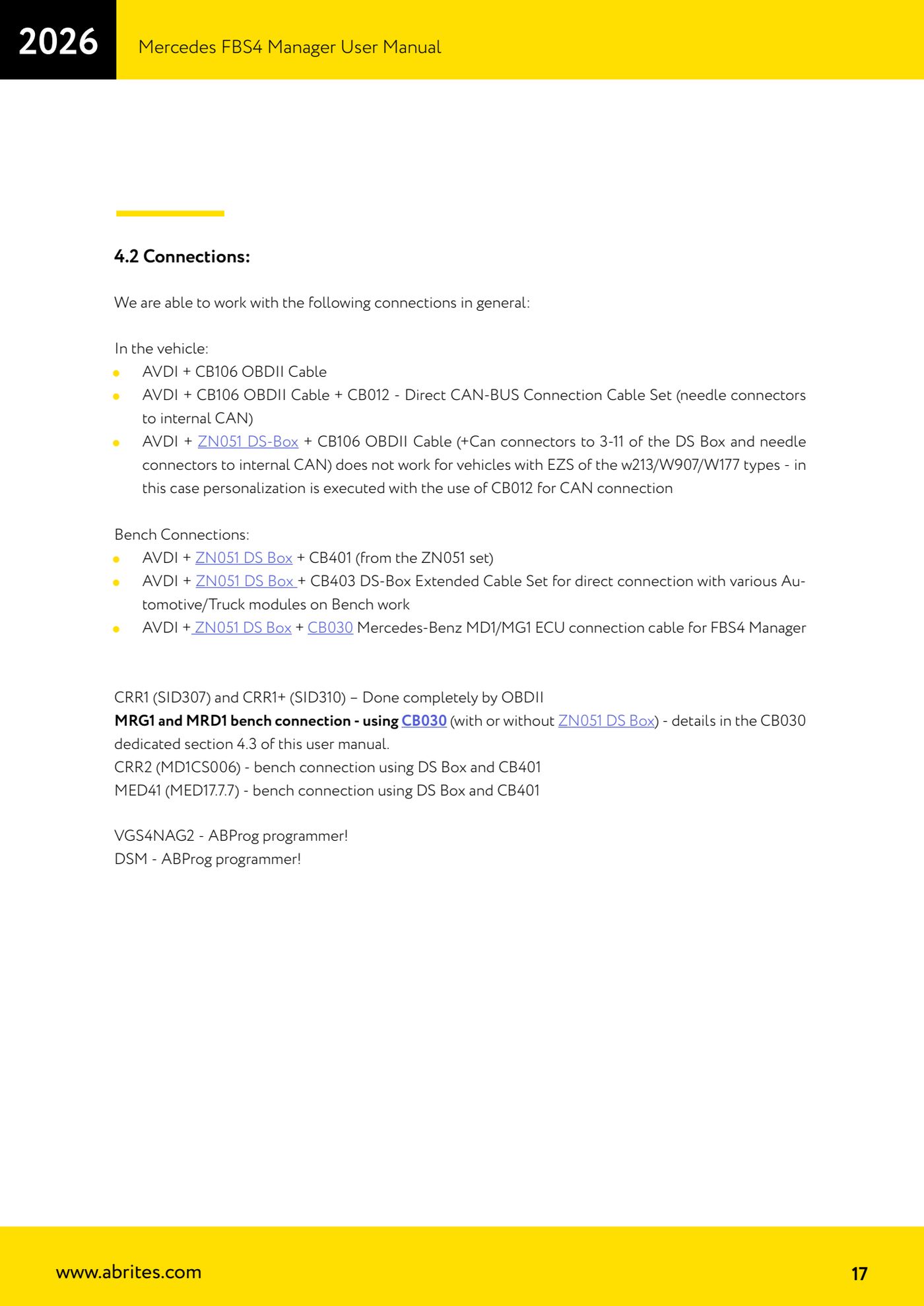

Екрани за справка
