Смяна на DSM (Direct Select Module / DSM222) със запазени FBS4 данни от оригинала

Mercedes Интерфейс Нов Ключове / Имобилайзер Средно ⏱ 45-90 min 12 стъпки

Пълна смяна на Direct Select Module при автомобили FBS4: четене и запазване на FBS4 данните от оригинала, привеждане на донорския модул във virgin, персонализация и запис на VIN, така че автомобилът да пали и да работи нормално.

Необходими лицензи

  • —

Хардуер / кабели

  • AVDI
  • CB100/CB106 OBDII
  • CB012 Direct CAN-BUS/LIN-BUS Connection Cable Set
  • CB034 DSM/ISM Direct CAN BUS Connection Cable
  • ABProg
  • ZN086
⚠ ВниманиеЧетенето и привеждането във virgin могат да се направят по OBDII, с CB034 или с ABProg и ZN086; персонализацията със запазени FBS4 данни изисква OBDII плюс вътрешна CAN връзка (CB012), или CB034, или ABProg и ZN086.

Процедура

  1. С ОРИГИНАЛНИЯ DSM още на автомобила свържете AVDI по OBDII (като алтернатива можете да четете с CB034 или през ABProg).
  2. Отворете софтуера Mercedes FBS4 Manager и изберете "DSM".
  3. Натиснете "Info", за да установите връзка и да проверите състоянието на модула.
  4. Натиснете "Save", за да прочетете и запазите FBS4 данните във файл на компютъра.
  5. Монтирайте донорския модул на автомобила.
  6. Отворете софтуера Mercedes FBS4 Manager и изберете "DSM".
  7. Натиснете "Info", за да установите връзка.
  8. Приведете модула в състояние "Virgin" със съответния бутон. Можете да продължите на автомобила по OBDII и вътрешна CAN връзка с CB012.
  9. Натиснете "Personalize" и изберете файла с FBS4 данните, запазени от оригиналния DSM.
  10. Когато софтуерът поиска, завъртете ключа на IGN OFF и после на ON, за да финализирате процедурата.
  11. Задайте VIN на автомобила в модула.
  12. Натиснете отново "Info", за да проверите, че модулът се показва като персонализиран и активиран.

Екрани за справка

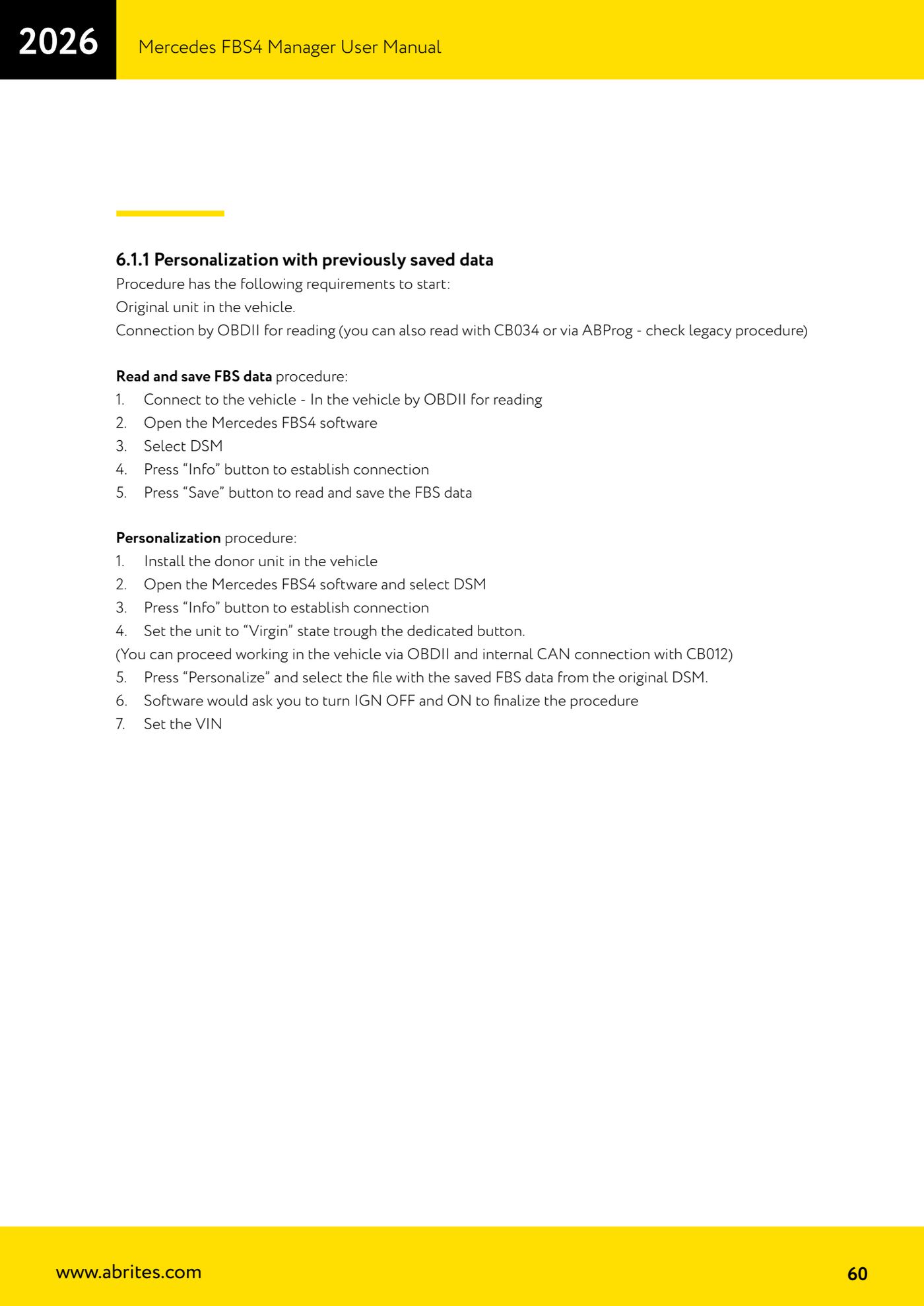

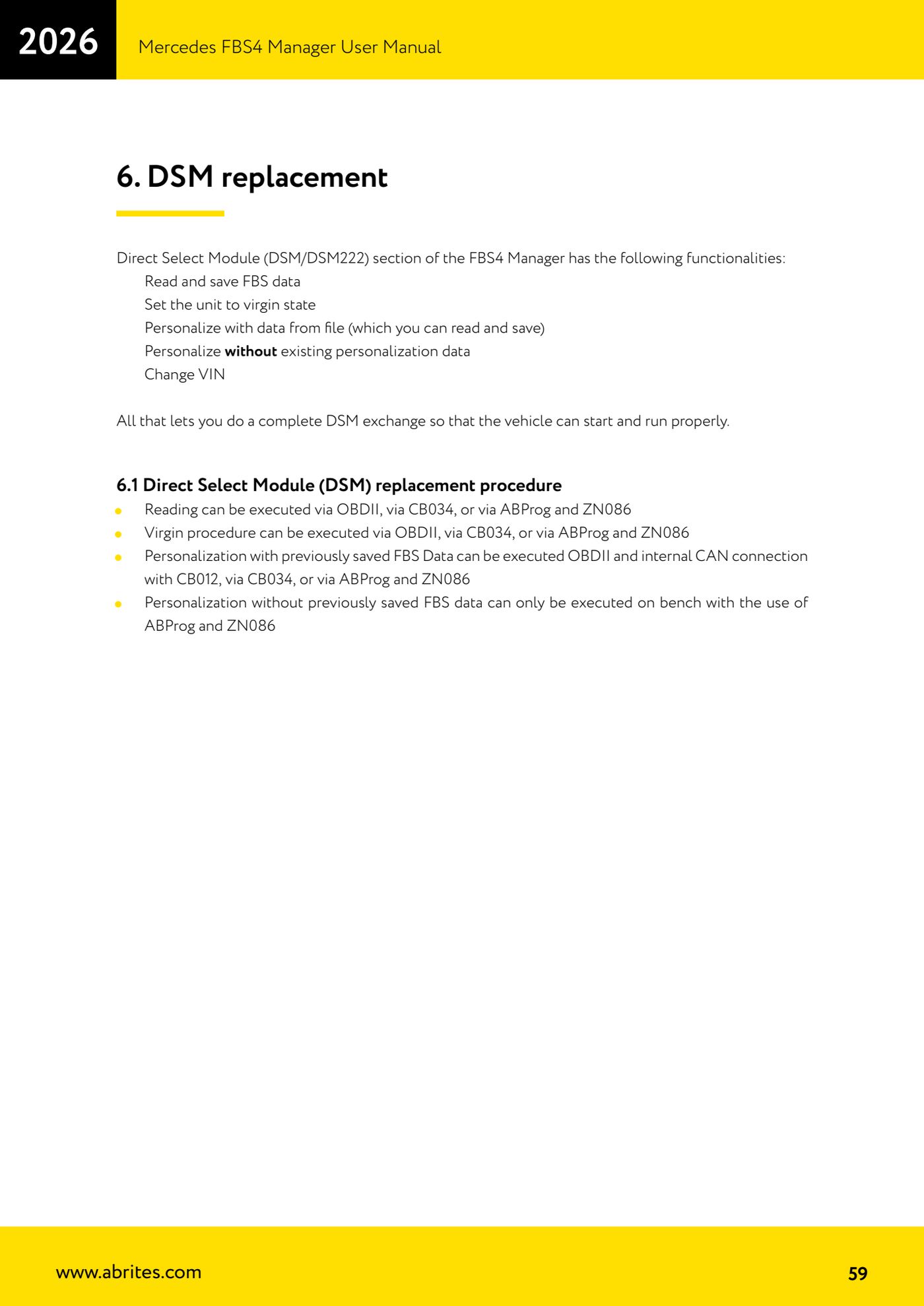

Смяна на DSM (Direct Select Module / DSM222) със запазени FBS4 данни от оригинала — 1Смяна на DSM (Direct Select Module / DSM222) със запазени FBS4 данни от оригинала — 2
Източник: Manuale Mercedes FBS4 Manager, parte 2 di 2, cap. 6, 6.1 e 6.1.1 (p.59-60) · ⏱ ориентировъчно време 45-90 min
