Персонализация на MRD1/MRG1 без данни от оригинала с файла EIS4 (на стенд с CB030)

Mercedes Интерфейс Нов Ключове / Имобилайзер Напреднало ⏱ 60-120 min 9 стъпки

Когато оригиналният блок MRD1 или MRG1 вече го няма или е невъзстановим, данните за персонализация се вземат от EIS/EZS на автомобила (файл .eis4) и се записват в донорския блок, подготвен на стенд. Това е специалната процедура за MRD1/MRG1, различна от общата за останалите ECU.

Необходими лицензи

  • —

Хардуер / кабели

  • AVDI
  • CB106
  • ZN151
  • CB030
⚠ ВниманиеВАЖНО: VIN на автомобила трябва да се запише в донорския блок ПРЕДИ стартиране на персонализацията, иначе процедурата няма да завърши успешно. Модулите MD1/MG1, произведени след 2021 г., са заключени: могат да се персонализират само нови модули, които не са поръчани за конкретния автомобил при официалния представител.

Процедура

  1. Свържете AVDI към автомобила по OBDII (кабел CB106).
  2. Отворете софтуера Mercedes FBS4 и изберете Electronic Ignition Switch (EIS), след което натиснете "Info".
  3. Натиснете "Save" и запазете на компютъра файла с данните за персонализация на EIS (файл EIS4).
  4. Подгответе донорския блок на стенд с DS Box (ZN151, както е посочено в ръководството) и кабела CB030, като спазвате правилния конектор MD1 или MG1 на CB030.
  5. Отворете софтуера Mercedes FBS4 и изберете ECU, след което натиснете "Info", за да установите връзка с модула на стенда.
  6. Натиснете бутона "Virgin", за да приведете модула в девствено състояние.
  7. ВАЖНО: на този етап запишете VIN на автомобила в донорския блок с бутона "VIN".
  8. Едва след като сте задали VIN, натиснете "Personalize" и изберете файла с данните EIS4, запазен на стъпка 3.
  9. Накрая софтуерът ще ви поиска да изключите и включите контакта (IGN OFF/ON), за да финализирате процедурата. Активацията на модула става после автоматично след 100 цикъла на запалването.

Екрани за справка

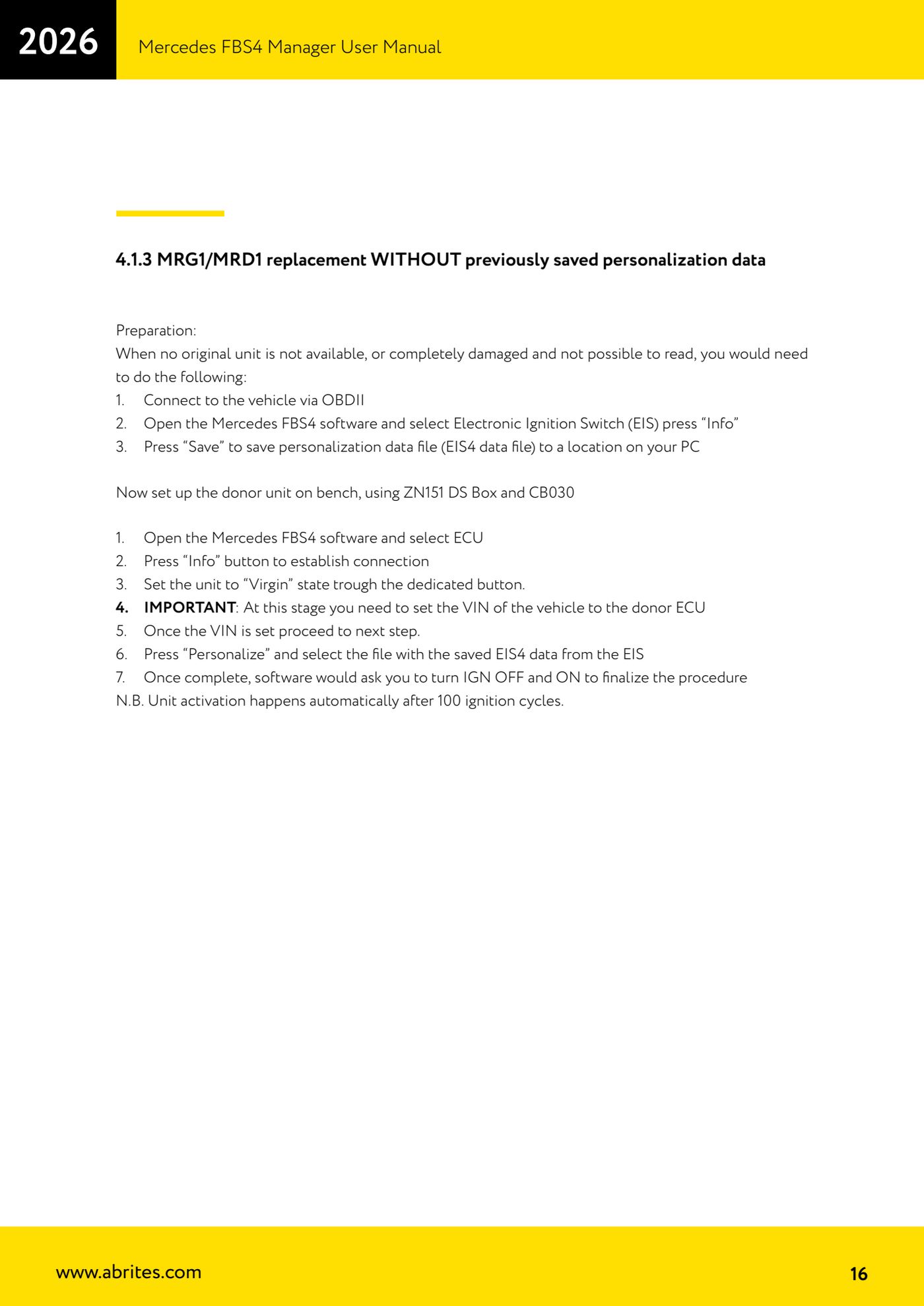

Персонализация на MRD1/MRG1 без данни от оригинала с файла EIS4 (на стенд с CB030) — 1
Източник: Manuale Mercedes FBS4 Manager, parte 1 di 2, cap. 4.1.3 (p.16) · ⏱ ориентировъчно време 60-120 min
