Dump Tool Mitsubishi: calcolo chilometraggio e lettura PIN da dump EEPROM (funzione "Swap bytes")

Mitsubishi Interfaccia Classica Contachilometri Avanzata ⏱ variabile 9 passi

Il "Dump Tool" lavora sul dump EEPROM della centralina interessata e permette di calcolare i valori del contachilometri, visualizzare i PIN code e altro ancora. Alcune sottofunzioni si limitano a mostrare i dati, altre modificano il dump che poi va riscritto nel modulo.

Licenze necessarie

  • —

Hardware / cavi

  • AVDI
  • cavo OBDII
  • programmatore EEPROM
⚠ AttenzioneIl dump modificato va salvato come nuovo file e riscritto nel dispositivo da cui proviene, via OBDII o con programmatore. Se leggi e scrivi con un programmatore devi assicurarti che l'ordine dei byte sia quello corretto: la maggior parte dei programmatori legge a word da 16 bit, alcuni producono dump che iniziano dal byte meno significativo e altri dal byte più significativo, quindi lo stesso modulo può dare dump diversi con programmatori diversi.

Procedura

  1. Procurati il dump EEPROM della centralina interessata. Puoi leggerlo via OBDII oppure con un programmatore, soluzione obbligata per i moduli che non si leggono via OBDII.
  2. Conserva sempre una copia intatta del dump originale prima di qualsiasi modifica: è l'unica strada di ritorno se qualcosa non va.
  3. Avvia "ABRITES diagnostics for MITSUBISHI", apri la scheda "Special Functions" e seleziona "Dump Tool" con doppio clic oppure selezionandolo e premendo "Open".
  4. Carica il file di dump con il pulsante "Load dump".
  5. Se dopo il caricamento i dati non vengono estratti o non sono modificabili, premi il pulsante "Swap bytes": inverte alternativamente l'ordine dei byte nel dump e nella quasi totalità dei casi risolve il problema di lettura dovuto al programmatore usato.
  6. Seleziona la sottofunzione che ti serve (calcolo del valore odometrico, visualizzazione del PIN code, ecc.). Alcune sottofunzioni mostrano soltanto i dati estratti dal file, senza modificarlo.
  7. Se la sottofunzione ha modificato i dati, salva il risultato in un nuovo file con il pulsante "Save dump" (non sovrascrivere il dump originale).
  8. Riscrivi il dump modificato nel dispositivo di origine, via OBDII o con il programmatore, usando lo stesso ordine dei byte con cui il dump era stato letto.
  9. Rimonta il modulo, collega l'AVDI e verifica il risultato in diagnosi: controlla il valore visualizzato e leggi/cancella gli errori generati durante l'intervento.

Schermate di riferimento

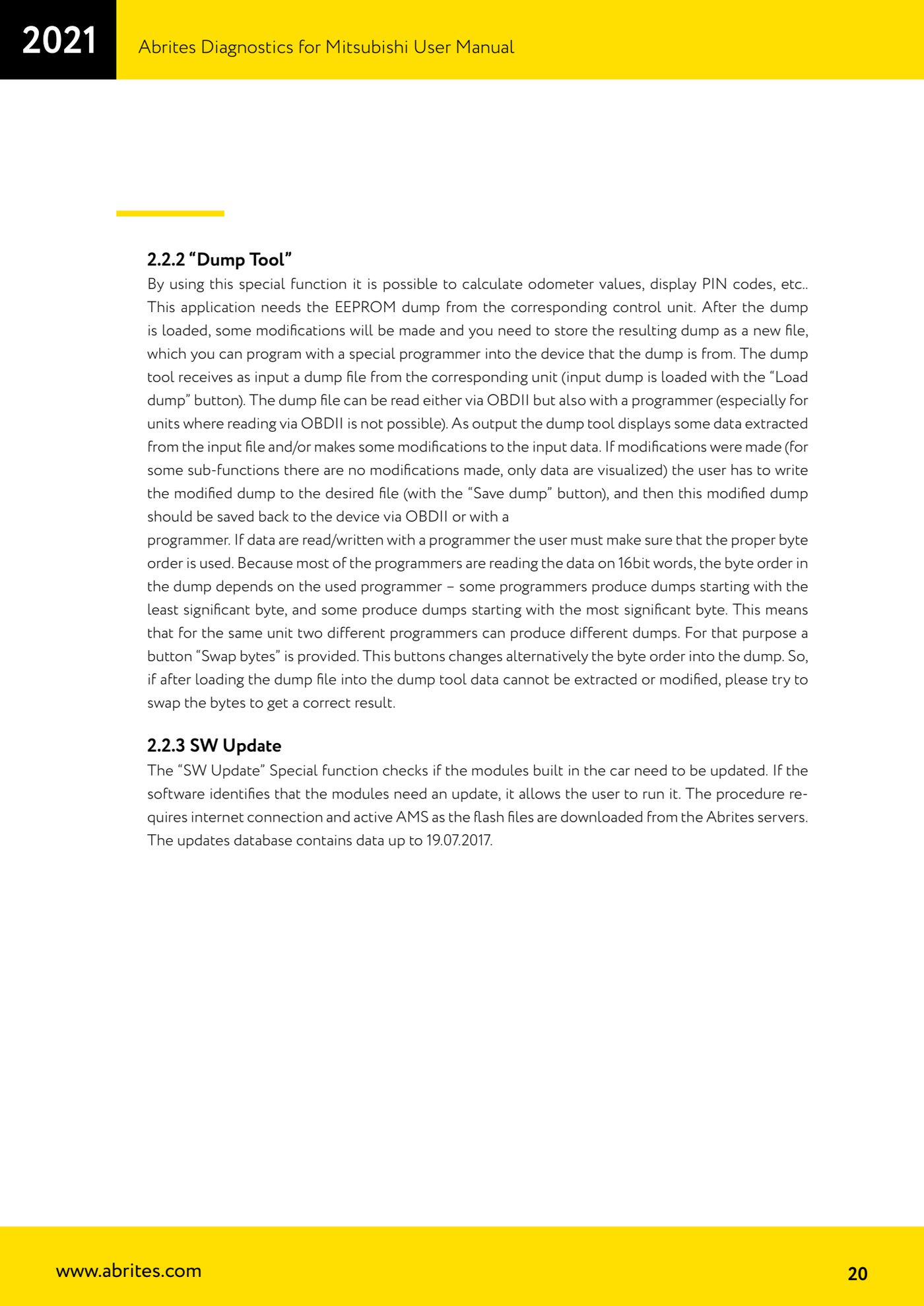

Dump Tool Mitsubishi: calcolo chilometraggio e lettura PIN da dump EEPROM (funzione "Swap bytes") — 1
Fonte: Manuale Mitsubishi, cap. 2.2.2 "Dump Tool" (p.20) · ⏱ tempo indicativo variabile
