Virginisierung von FBS4-Steuergeräten (Virgin-Zustand) über OBDII und am Bench, Liste der unterstützten Einheiten

Mercedes Oberfläche Neu Schlüssel / Wegfahrsperre Mittel ⏱ 20-45 min 9 Schritte

Ein gebrauchtes Spendersteuergerät muss vor der Personalisierung in den Virgin-Zustand zurückgesetzt werden. Die Virginisierung kann je nach Modul im Fahrzeug über OBDII oder am Bench erfolgen.

Benötigte Lizenzen

  • EP003

Hardware / Kabel

  • AVDI
  • CB106
  • ZN051
  • CB401
  • CB403
  • CB030
  • ZN074
⚠ AchtungBei MRD1, MRD1NFZ, MRG1, MRG1AMG, MRG1AMGR4 und CRR2 MD1CS006 (Produktion bis 2021) erfordert die Virginisierung am Bench zusätzlich die Lizenz EP003. Klicke vor dem Virginisieren auf "Save" und bewahre ein Backup der FBS-Daten auf; klicke nach der Prozedur erneut auf "Info", um sicherzustellen, dass die Einheit tatsächlich im Virgin-Zustand ist.

Ablauf

  1. Entscheide, wo du arbeitest: im Fahrzeug nach Einbau der Spendereinheit (Schritt 2 der Tauschprozedur) oder am Bench zu einem beliebigen Zeitpunkt vor dem Einbau.
  2. VIRGINISIERUNG IM FAHRZEUG: Baue die bereits personalisierte Spendereinheit ein, schließe das AVDI über OBDII an und klicke auf "Info", um die Einheit auszulesen und ihren Status zu prüfen.
  3. Klicke auf die Schaltfläche "Virgin", um sie in den Virgin-Zustand zu versetzen. Über OBDII funktioniert das bei MED17, EDC17, SID310 und den Delphi-CRD3-ECU (CR40, CR41, CR42, CR43, CR6, CR60, CR61, MED40, MED41, MED177, MED1773, MED1775, CRR1, CRR1+, CRD3, CRD3S2, CRD3NFZ, CRD3S2NFZ). Nicht über OBDII abgedeckte Einheiten sind am Bench zu bearbeiten.
  4. VIRGINISIERUNG AM BENCH - bereite den richtigen Anschluss vor: MED41 und MED41AMG mit AVDI + ZN051 DS Box + CB403 (in bestimmten Fällen); MRD1, MRD1NFZ, MRG1, MRG1AMG, MRG1AMGR4 (bis 2021) und CRR2 MD1CS006 mit AVDI + ZN051 DS Box + CB030 und Lizenz EP003; alle übrigen Module mit AVDI + ZN051 DS Box + CB401.
  5. Versorge den gesamten Aufbau mit Spannung (Set ZN074 für die Versorgung der ZN051 DS Box empfohlen) und öffne die Software Mercedes FBS4 Manager.
  6. Wähle in der Software die Option ECU und klicke auf "Info", um die Verbindung aufzubauen und die Informationen der Einheit auszulesen.
  7. Klicke auf "Save", um die FBS4-Personalisierungsdaten auszulesen und als Backup in einer Datei zu sichern.
  8. Klicke auf "Virgin", um die Einheit in den Virgin-Zustand zu versetzen, bereit für die Personalisierung.
  9. Klicke erneut auf "Info" und prüfe, dass der angezeigte Status tatsächlich "Virgin" lautet.

Referenz-Screenshots

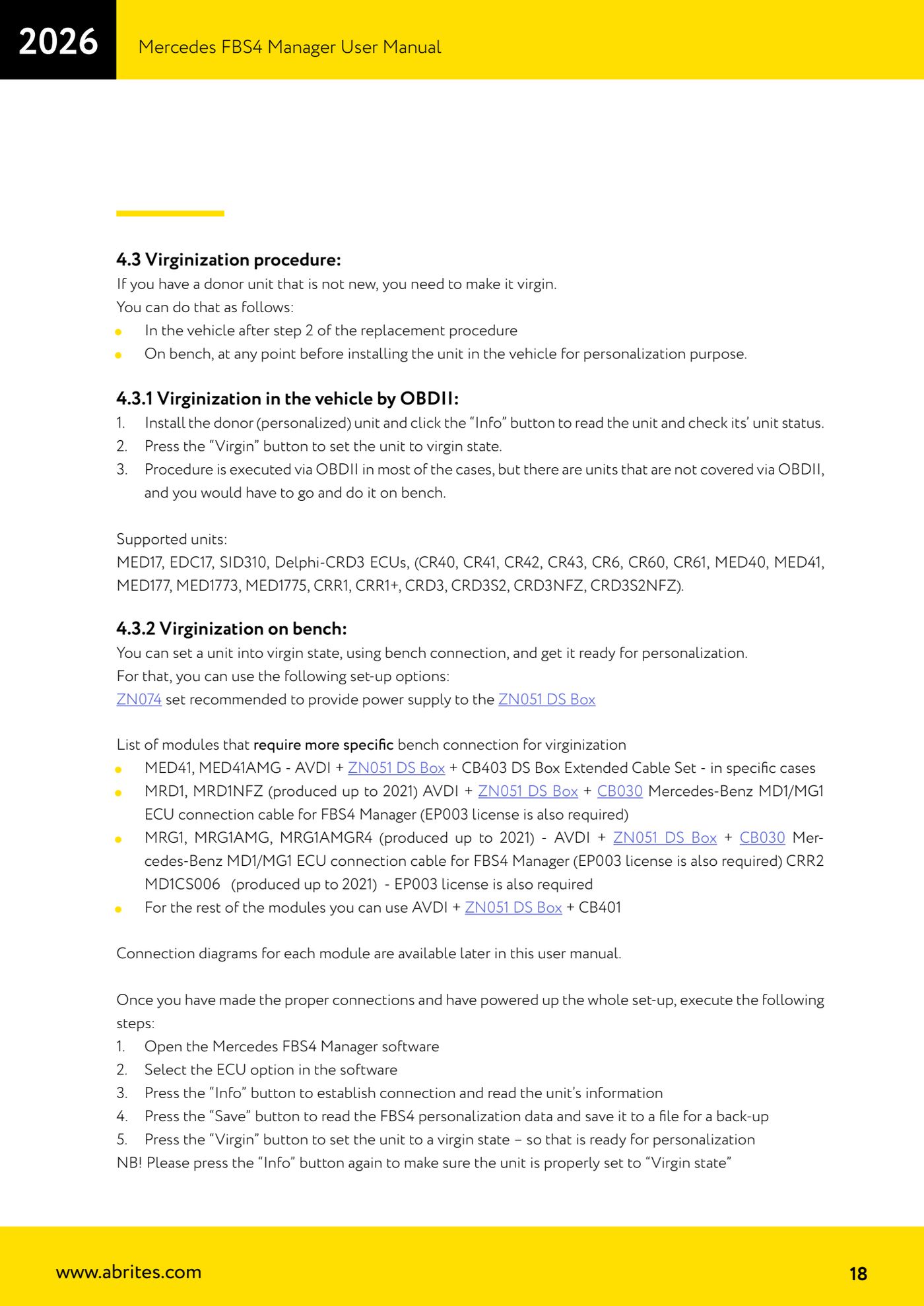

Virginisierung von FBS4-Steuergeräten (Virgin-Zustand) über OBDII und am Bench, Liste der unterstützten Einheiten — 1
Quelle: Manuale Mercedes FBS4 Manager, parte 1 di 2, cap. 4.3, 4.3.1 e 4.3.2 (p.18) · ⏱ ungefähre Dauer 20-45 min
