Схеми за свързване на стенд за дизелови блокове CR (Bosch EDC17): CR6, CR40, CR41, CR42, CR43, CR61

Mercedes Интерфейс Нов Хардуер / Свързване Напреднало ⏱ 30-60 min 9 стъпки

Pinout за свързване на стенд на дизеловите блокове Bosch EDC17 от фамилията CR, използвани при Mercedes FBS4, за четене на FBS данни, привеждане във virgin и персонализация. Цветовете на проводниците се отнасят за кабела CB401.

Необходими лицензи

  • —

Хардуер / кабели

  • AVDI
  • ZN051
  • CB401
  • CB403
  • ZN074
⚠ ВниманиеЗа вариантите CR61_470 V1 и V2 (EDC17CP57) ръководството препоръчва използването на кабела CB403. Внимание: пиновете се различават между привидно еднакви варианти (например CR40 и CR41), затова първо определете точното означение на блока.

Процедура

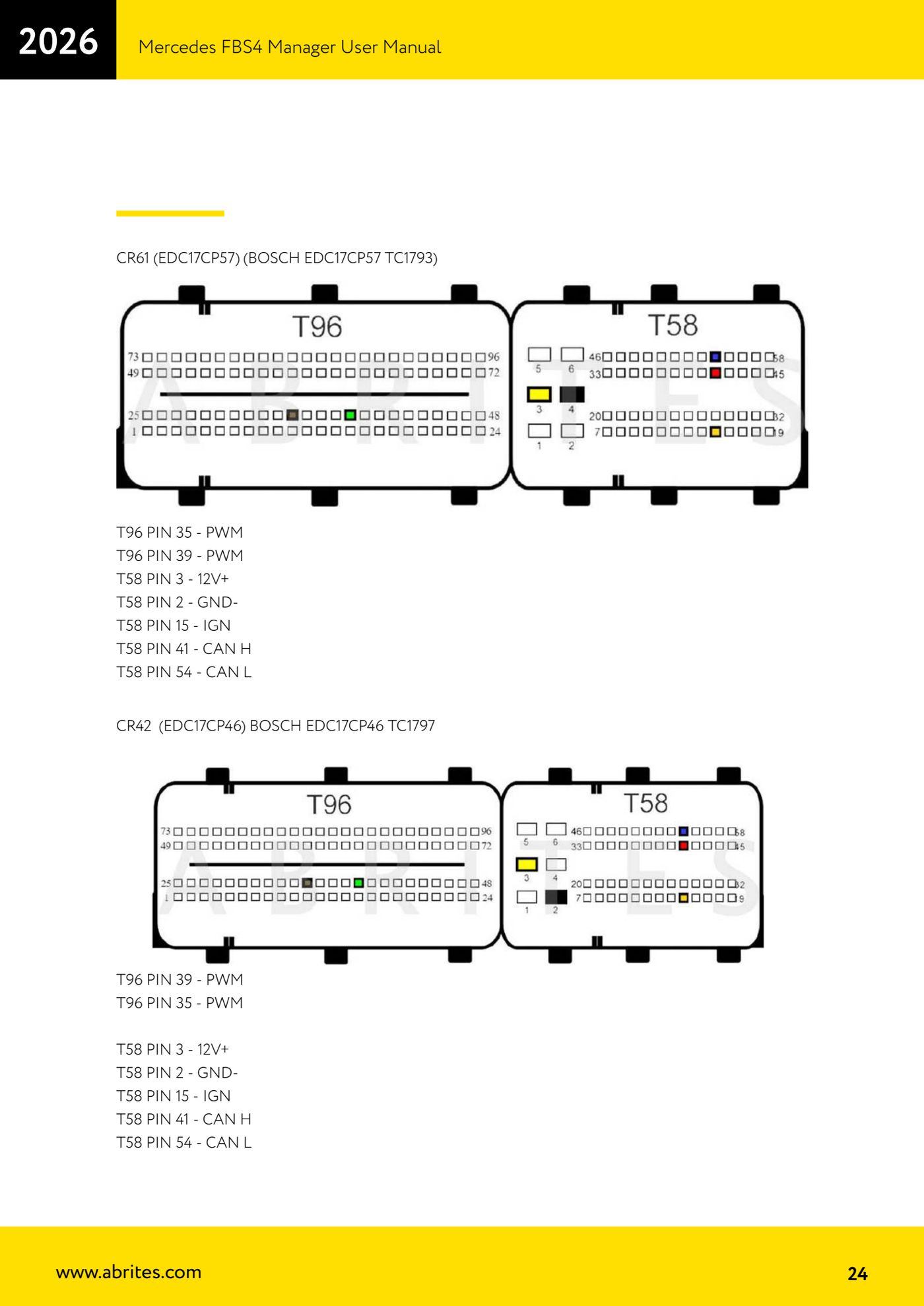

  1. CR61 (EDC17CP57, Bosch TC1793): T96 PIN 39 - PWM; T96 PIN 35 - PWM; T58 PIN 3 - 12V+; T58 PIN 2 - GND-; T58 PIN 15 - IGN; T58 PIN 41 - CAN H; T58 PIN 54 - CAN L.
  2. CR42 (EDC17CP46, Bosch TC1797): T96 PIN 35 - PWM; T96 PIN 39 - PWM; T58 PIN 3 - 12V+; T58 PIN 2 - GND-; T58 PIN 15 - IGN; T58 PIN 41 - CAN H; T58 PIN 54 - CAN L.

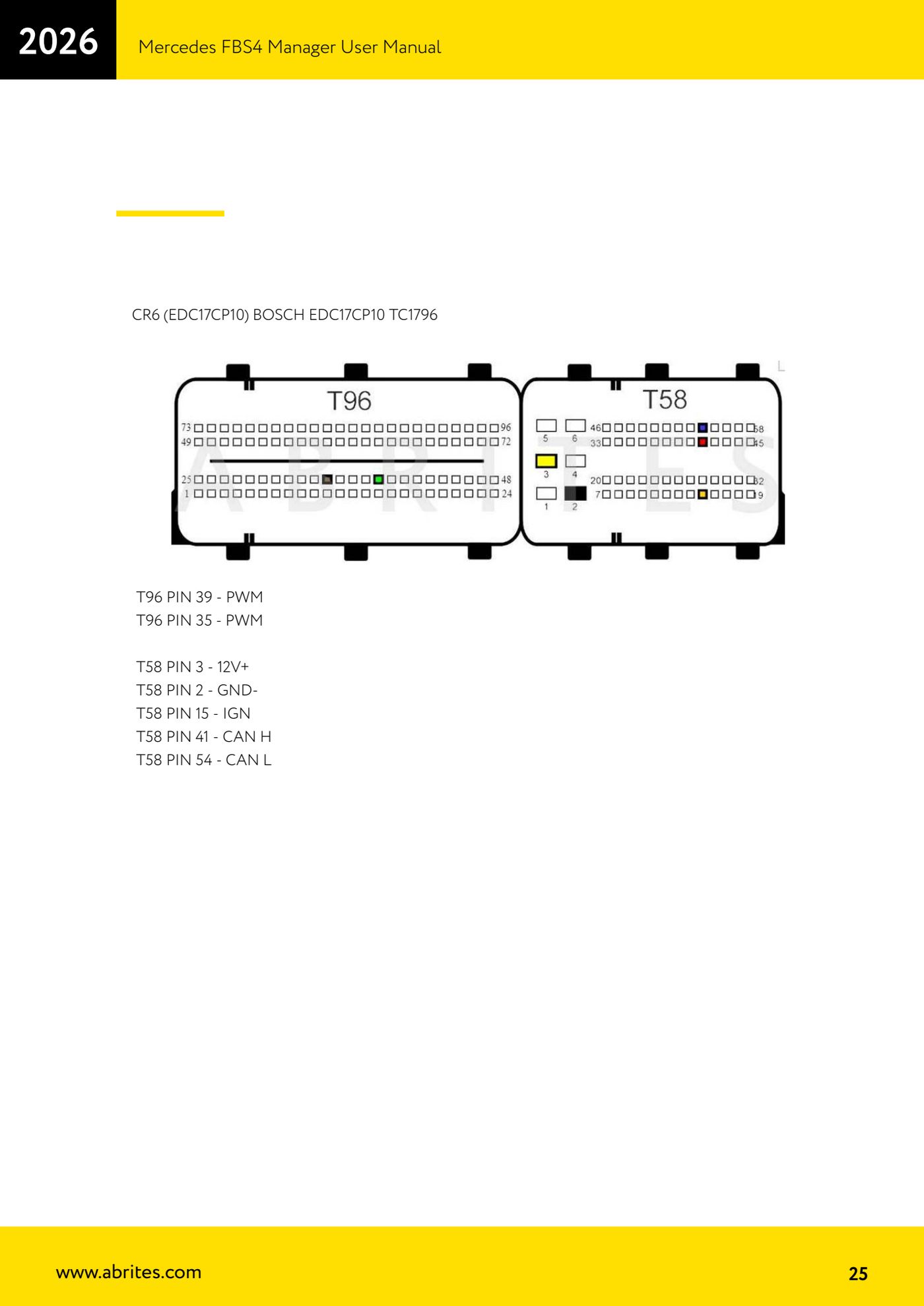

  3. CR6 (EDC17CP10, Bosch TC1796): T96 PIN 39 - PWM; T96 PIN 35 - PWM; T58 PIN 3 - 12V+; T58 PIN 2 - GND-; T58 PIN 15 - IGN; T58 PIN 41 - CAN H; T58 PIN 54 - CAN L.

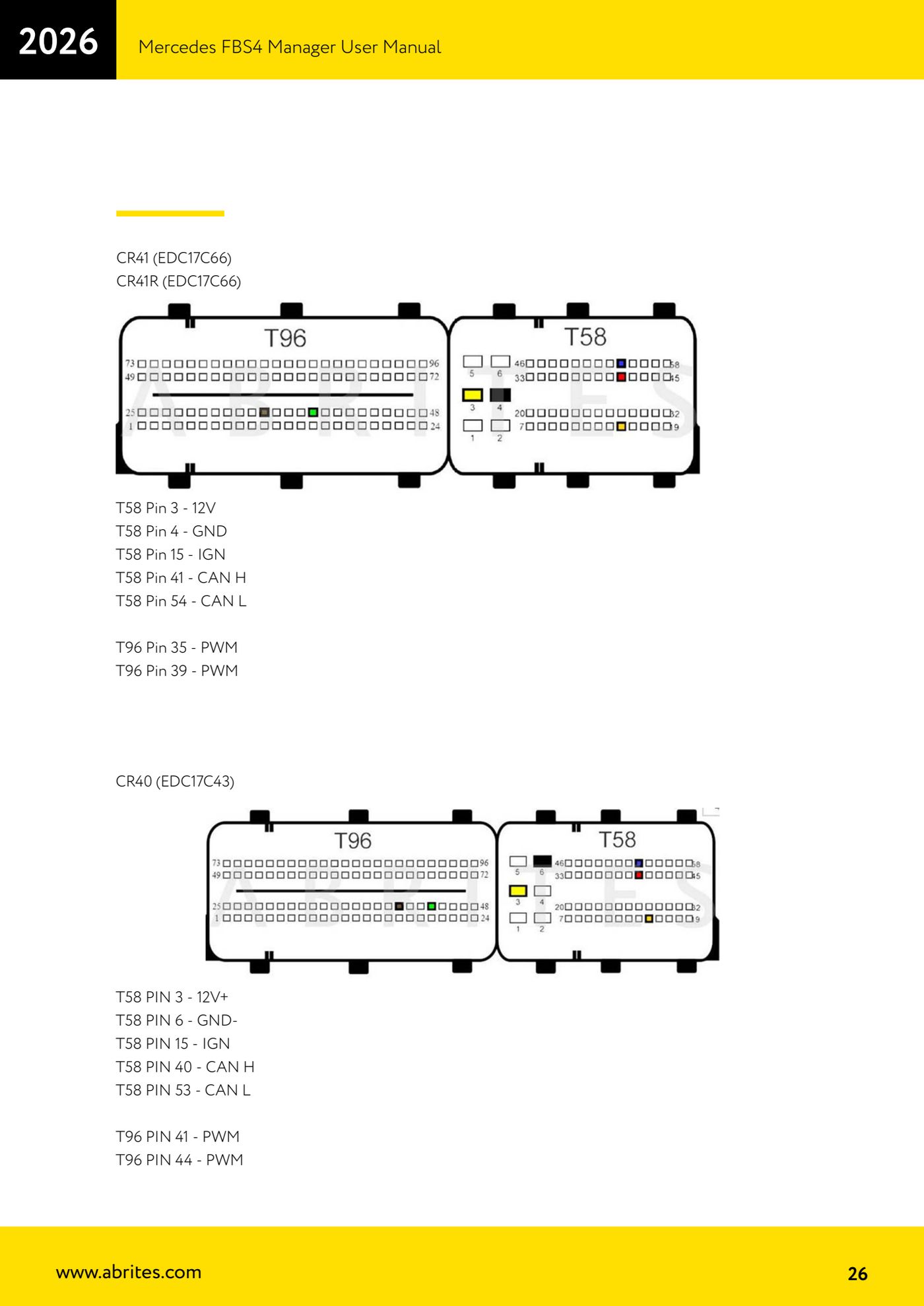

  4. CR41 и CR41R (EDC17C66): T58 PIN 3 - 12V+; T58 PIN 6 - GND-; T58 PIN 15 - IGN; T58 PIN 40 - CAN H; T58 PIN 53 - CAN L; T96 PIN 41 - PWM; T96 PIN 44 - PWM.
  5. CR40 (EDC17C43): T58 PIN 3 - 12V; T58 PIN 4 - GND; T58 PIN 15 - IGN; T58 PIN 41 - CAN H; T58 PIN 54 - CAN L; T96 PIN 35 - PWM; T96 PIN 39 - PWM.

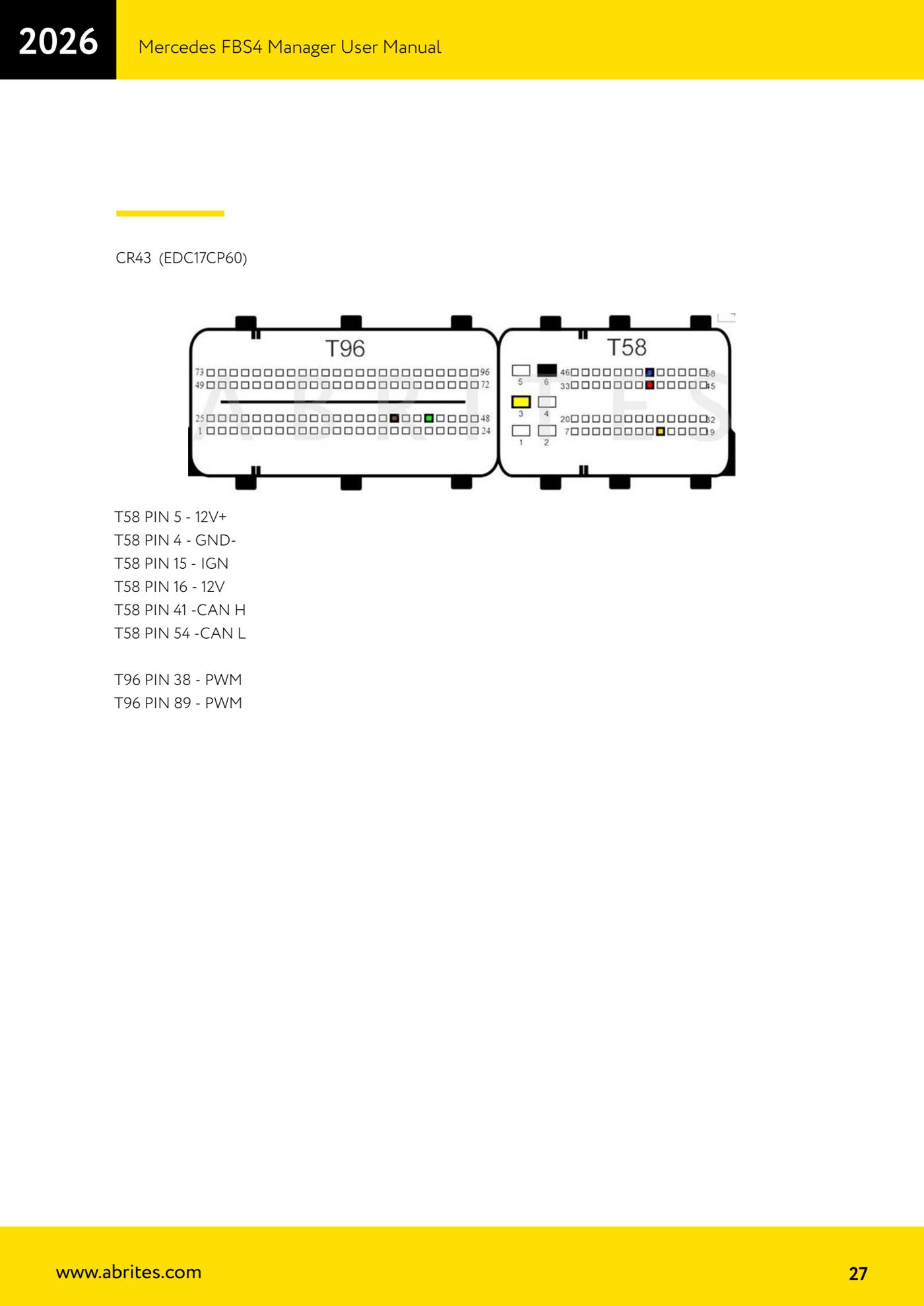

  6. CR43 (EDC17CP60): T58 PIN 5 - 12V+; T58 PIN 4 - GND-; T58 PIN 15 - IGN; T58 PIN 16 - 12V; T58 PIN 41 - CAN H; T58 PIN 54 - CAN L; T96 PIN 38 - PWM; T96 PIN 89 - PWM.

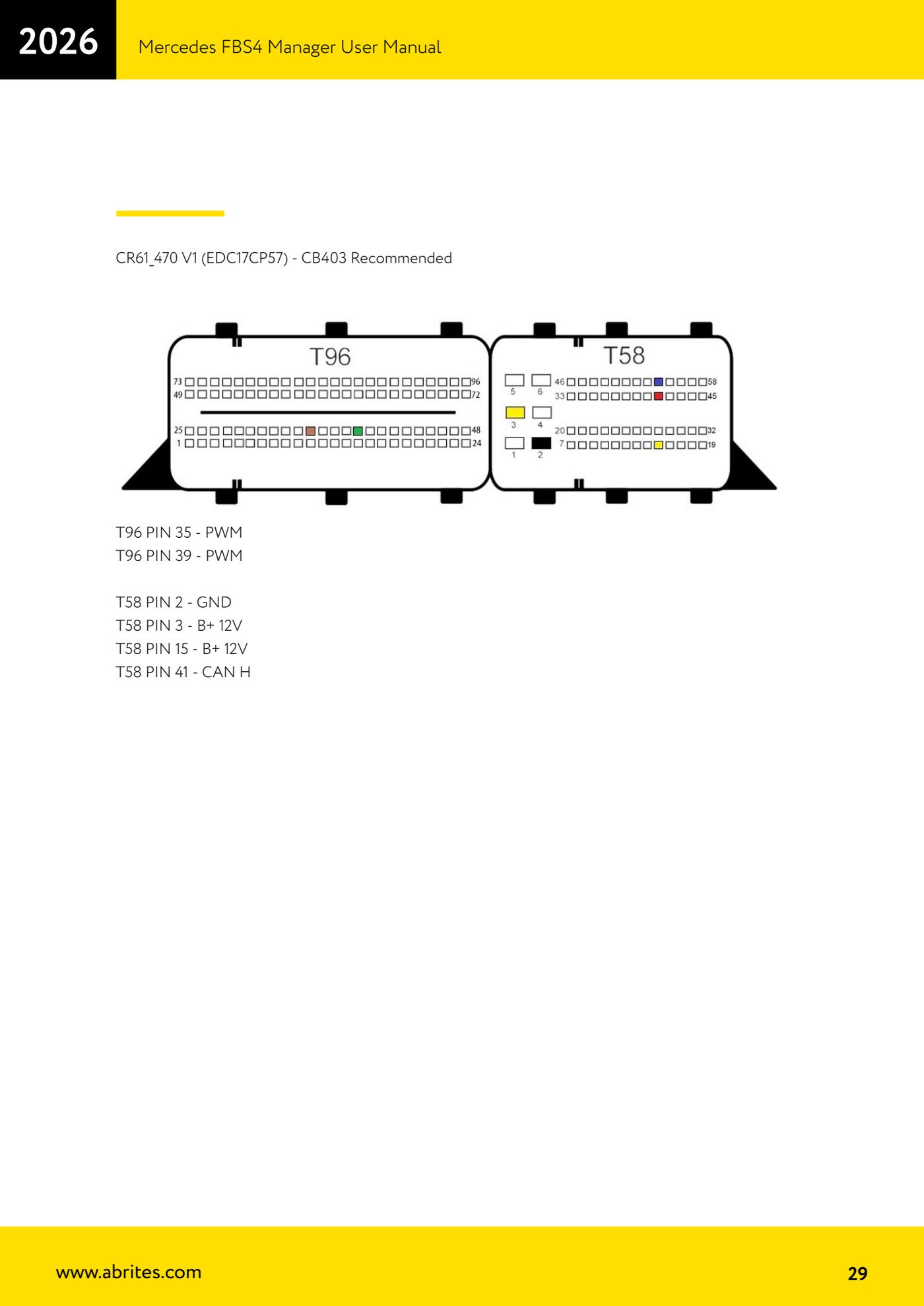

  7. CR61_470 V1 (EDC17CP57, препоръчва се CB403): T96 PIN 35 - PWM; T96 PIN 39 - PWM; T58 PIN 2 - GND; T58 PIN 3 - B+ 12V; T58 PIN 15 - B+ 12V; T58 PIN 41 - CAN H.
  8. CR61_470 V2 (EDC17CP57, препоръчва се CB403): T96 PIN 38 - PWM; T96 PIN 87 - PWM; T58 PIN 2 - GND; T58 PIN 3 - B+ 12V; T58 PIN 15 - B+ 12V; T58 PIN 16 - B+ 12V; T58 PIN 41 - CAN H; T58 PIN 54 - CAN L.
  9. След като окабеляването е готово, захранете стенда (препоръчва се ZN074 за ZN051 DS Box), отворете FBS4 Manager, изберете ECU и натиснете "Info", за да потвърдите комуникацията, преди да изпълните "Save" или "Virgin".

Екрани за справка

Схеми за свързване на стенд за дизелови блокове CR (Bosch EDC17): CR6, CR40, CR41, CR42, CR43, CR61 — 1Схеми за свързване на стенд за дизелови блокове CR (Bosch EDC17): CR6, CR40, CR41, CR42, CR43, CR61 — 2Схеми за свързване на стенд за дизелови блокове CR (Bosch EDC17): CR6, CR40, CR41, CR42, CR43, CR61 — 3Схеми за свързване на стенд за дизелови блокове CR (Bosch EDC17): CR6, CR40, CR41, CR42, CR43, CR61 — 4Схеми за свързване на стенд за дизелови блокове CR (Bosch EDC17): CR6, CR40, CR41, CR42, CR43, CR61 — 5Схеми за свързване на стенд за дизелови блокове CR (Bosch EDC17): CR6, CR40, CR41, CR42, CR43, CR61 — 6
Източник: Manuale Mercedes FBS4 Manager, parte 1 di 2, cap. 4.6 - ECU Bench Diagrams (p.24-27, 29-30) · ⏱ ориентировъчно време 30-60 min
